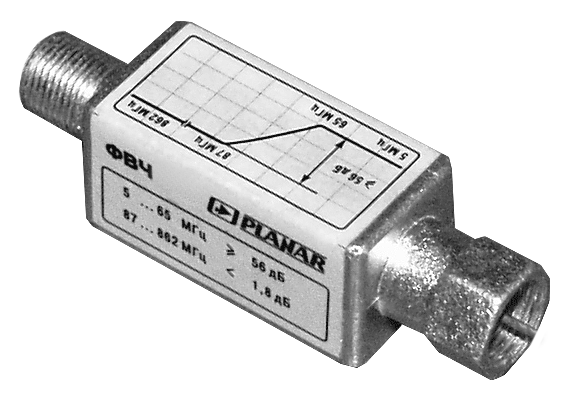

Фильтр ФВЧ-15L Планар
Артикул: F0019
Фильтр 15 ... 862 МГц. Металлический литой корпус.Статус: Под заказ
Опт1 439.20 a
Опт2 432.00 a
Особенности:
- Металлический литой корпус
- Габариты 60 х 17 х 17 мм
- Подключение «F»-разъёмами (вилка и розетка)
Технические характеристики:
Тип | Полоса пропускания, МГц | Потери в полосе АЧХ, дБ | Неравномерность в полосе заграждения,не более, дБ | Полоса заграждения, не более, МГц | Уровень заграждения, дБ | Габаритные размеры, мм |
ФВЧ-15L | 15 ... 862 | 1 | 3 | 0 ... 12 | 36 | 60 х 17 х 17 |
ФВЧ-28L | 28 ... 862 | 1 | 1,3 | 0 ... 20 | 42 | 60 х 17 х 17 |
ФВЧ-48L | 48 ... 862 | 1 | 1,8 | 5 ... 30 | 56 | 60 х 17 х 17 |
ФВЧ-58L | 58 ... 862 | 1 | 1,8 | 0 ... 30 | 60 | 60 х 17 х 17 |
ФВЧ-87L | 87 ... 862 | 1 | 1,8 | 5 ... 65 | 56 | 60 х 17 х 17 |
ФВЧ-470L | 470 ... 862 | 2 | 0,8 | 5 ... 420 | 50 | 60 х 17 х 17 |
ФНЧ-230L | 5 ... 230 | 0,5 | 1 | 360 ... 862 | 56 | 60 х 17 х 17 |
ФНЧ-238L | 0 ... 238 | 1 | 1,5 | 278 ... 862 | 46 | 60 х 17 х 17 |
ФНЧ-246SL | 5 ... 246 | 2 | 1,5 | 278 ... 862 | 50 | 60 х 17 х 17 |
ФНЧ-254L | 5 ... 254 | 3 | 1,5 | 286 ... 862 | 50 | 60 х 17 х 17 |
ФНЧ-270L | 0 ... 270 | 1 | 2,8 | 296 ... 862 | 56 | 60 х 17 х 17 |
ФНЧ-294L | 0 ... 294 | 1 | 3 | 318 ... 862 | 50 | 60 х 17 х 17 |
ФНЧ-302L | 5 ... 302 | 1 | 1,5 | 470 ... 862 | 56 | 60 х 17 х 17 |
ФНЧ-358L | 5 ... 358 | 3 | 2,4 | 390 ... 862 | 50 | 60 х 17 х 17 |
ФНЧ-440L | 0 ... 434 | 1 | 2,5 | 471 ... 862 | 50 | 60 х 17 х 17 |
ФНЧ-590L | 0 ... 590 | 1 | 3 | 622 ... 862 | 46 | 60 х 17 х 17 |
ФНЧ-622L | 0 ... 622 | 1 | 2,8 | 654 ... 862 | 46 | 60 х 17 х 17 |
