Версия для печатиРесивер сдвоенный DVB-S2-модулятор PAL D/K; DMM-1701PM-04S2 PBI

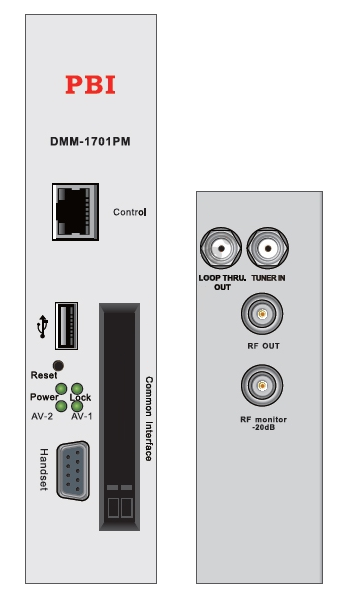

Ресивер сдвоенный DVB-S2-модулятор PAL D/K; DMM-1701PM-04S2 PBI

Ресивер сдвоенный DVB-S2-модулятор PAL D/K; DMM-1701PM-04S2 PBI

Артикул: DMM-1701PM-04S2

Приемник DVB-S2 сдвоенный-модулятор PAL D/K DMM-1701PM-04S2 PBI предназначен для приема потока одного транспондера DVB-S/S2, дескрембливания каналов при помощи встроенного BISS декодера или 2 CAM модулей, модуляции 2 ТВ программ в режиме PAL D/K A2 стерео на смежных частотах.

Статус: Под заказ

Опт1 30 430.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 29 160.00 a i При разовом заказе на сумму более 300 000 руб.

Серия DMM-1701PM - модули сдвоенных аналоговых модуляторов для платформы DMM-1000. Различные модели семейства DMM-1701PM имеют на входе DVB-S/S2/C/T/T2 приемные демодуляторы и поддерживают декодирование стандартов SD/HD MPEG-2/MPEG-4 AVC H.264 для подачи на встроенный модулятор. RF выход - два аналоговых (соседних) канала в диапазоне 48 - 862 МГц. Уровень выходного сигнала - 100 дБмкВ. Поддержка BISS-1, BISS-E. Сдвоенный CI слот для многоканального декодирования закрытых каналов. Динамические обнаружение и обновление PMT таблиц. Управление модулями можно производить удаленно (ПО HDMS) или с лицевой панели при помощи DMM-1000CU.

Приемник обладает следующими особенностями:

  • Декодирование MPEG2 и h.264 HD/SD потоков
  • Сдвоенный аналоговый модулятор
  • 2 CI слота, для многоканального дескремблирования
  • Петлевой выход входного сигнала
  • Возможность настройки через Веб, SNMP и ручной программатор
  • Возможность горячей замены модулей
  • Возможность обновления ПО через IP или USB
  • Выходной уровень 100 дБмкВ
  • Динамическое обновление таблиц PMT

Технические характеристики:

DVB-S/S2 тюнер

Количество , тип разъёмов сопротивление

1 F-разъём гнездо 75Ом на вход и 1 F-разъём гнездо 75Ом на Loop выход

Диапазон частот

950~ 2150MHz

Уровень входного сигнала

-25 ~ -65dBm

Символьная скорость (SR)

DVB-S: 1~45MBauds/s for QPSK
DVB-S2: 1~45MBauds/s for QPSK, 8PSK

Roll-off фактор

DVB-S: 0.35
DVB-S2: 0.2, 0.25, 0.35

Степень сжатия  (FEC)

DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

LNB поляризация

0, 13V, 18V

LNB переключение KU диапазона

0/22KHz

Поддержка DiSEqC

DiSEqC 1.0

DVB-C тюнер

Количество , тип разъёмов сопротивление

1 F-разъём гнездо 75Ом на вход и 1 F-разъём гнездо 75Ом на Loop выход

Диапазон частот

51 ~ 858 MHz

Уровень входного сигнала

40 ~ 85 dBμV

Символьная скорость (SR)

1~7MBaud

Тип модуляции

16/32/64/128/256QAM (ITU J.83 Annex A)

Ширина полосы

6MHz/7MHz/8MHz

DVB-T/T2 тюнер

Количество , тип разъёмов сопротивление

1 F-разъём гнездо 75Ом на вход и 1 F-разъём гнездо 75Ом на Loop выход

Диапазон частот

49 ~ 861 MHz

Уровень входного сигнала

-25 ~ -65dBm

Ширина полосы

6MHz/7MHz/8MHz

FTT Model

2K/8K

Защитный интервал

1/4, 1/8, 1/16, 1/32

Viterb Error Correction Code Rate

1/2, 2/3, 3/4, 5/6, 7/8

Декодирование

Тип алгоритма

DVB Common Scrambling Algorithm (CSA)

BISS кодирование

BISS-1, BISS-E

CI

Два PCMCIA слота для CAM модулей

RF выход

Количество , тип разъёмов сопротивление

1 F-разъём гнездо 75Ом на основной выход и 1 F-разъём гнездо 75Ом на test (-20dB)

Диапазон частот

48 ~ 860 MHz с шагом 10kHz

Уровень выходного  сигнала

100 dBμV на каждый канал

Диапазон регулировки выходных каналов

0 ~ 18dB перестраиваемый с шагом 1dB

Выходные возвратные потери

VHF ≥12dB
UHF ≥ 10dB

Физические параметры

Габариты

379.7 х 111.5 х 39 мм

Потребляемая мощность

30W max

Рабочая температура

0 ~ +45 ℃

Температура хранения

-10 ~ +50 ℃

Относительная влажность

20 ~ 90 %, без конденсата
