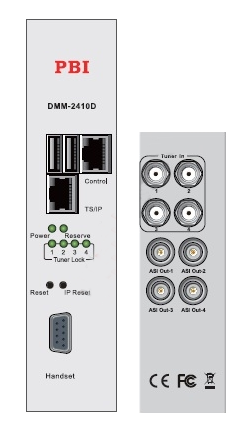

Ресивер счетверенный DMM-2410D-S2 PBI, IP, ASI выходы
Артикул: DMM-2410D-S2
4-тюнерный DVB-S2 IRD, вход QAM, IP вход, 4 ASI выхода и IP выход.Статус: Под заказ
Опт1 95 100.00 a
Опт2 92 700.00 a
Профессиональные IRD модули DMM-2410D являются обновленной версией модулей серии 2400D, поддерживают множество опций в зависимости от модификации и предназначены для преобразования модулированных (QPSK/8PSK/QAM/COFDM) цифровых транспортных потоков (TS) формата DVB-S/S2/C/T и TS-over-IP. Принятый TS поток подается на ASI выход, мультиплексор или IP выход. Каждый транспортный поток может содержать несколько телевизионных программ (SPTS и MPTS), программы радиовещания, интернет-данные. Устройство является профессиональным и предназначено для использования операторами кабельных цифровых телевизионных сетей (CATV) и широкополосного доступа, в сетях общего доступа для мультиплексирования цифровых TS потоков, ТВ-студиями и другими провайдерами в качестве одного из устройств в линии передачи сигналов цифровых TS потоков вещательного телевидения.
Тюнеры номер 3 и 4 не могут выдавать напряжение питания и тон 22кГЦ, для подачи сигнала на них рекомендуется использовать петлевые выходы других плат или спутниковые делители, способные работать с внешним питанием.
Основные отличия от предыдущей серии PBI DMM-2400D:
- Более производительный ремультиплексор
- IP вход в качестве источника ts потока в ремультиплексоре
- 1G интерфейс TS over IP
- Поддержка до 128 SPTS на IP выходе
- Максимальный битрейт до 430Mb/s (описание режимов в таблице ниже)
- Динамическое сканирование и обновление сервисных таблиц в потоке
Технические характеристики:
| DVB-S2 (8PSK-демодулятор) Совместим с DVB-S, DVB/DSS | |
| Входной интерфейс | 4x F female (3,4 тюнер без питания LNB) |
| Диапазон входных частот | 950 ... 2150 МГц |
| Символьная скорость потока на входе | 2.0 ... 45 MBaud |
| Уровень входного сигнала | -65 ... -25 дБмВ |
| Roll off Factor | 0.35 для QPSK; 0.35, 0.25, 0.2 для DVB-S2 |
| FEC | 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 для S2 QPSK 2/3, 3/4, 3/5, 5/6, 8/9, 9/10 для S2 8PSK 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 для QPSK |
| LNB | 0/13/18 В (макс. 350 мA), 0/22 кГц DiSEqC 1.0 |
| DVB-С (QAM-демодулятор) | |
| Диапазон входных частот | 48 ... 860 МГц |
| Символьная скорость потока на входе | 1~7Mbaud (ITU J.83 Annex A) |
| Уровень входного сигнала | 45~75 дБмВ |
| Демодулятор | 16/32/64/128/256 QAM |
| Полоса пропускания | 6 / 7 / 8 МГц |
| Входной коннектор | 4x F, 75 Ом |
| DVB-T/T2 (COFDM-демодулятор) | |
| Диапазон входных частот | 104- 862 МГц (VHF/UHF) |
| Уровень входного сигнала | -70 ... -20 дБм |
| Демодулятор | QPSK, 16QAM, 64QAM, 256QAM |
| Полоса пропускания | 6 / 7 / 8 МГц |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32,(5/32, 5/64, 1/64,1/128 - T2) выкл. |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 для DVB-T; 1/2, 2/3, 3/4, 3/5, 4/5, 5/6 для DVB-T2. |
| Входной коннектор | 4x F, 75 Ом |
| ASI выход | |
| Символьная скорость потока на выходе | до 100Mbps |
| Уровень сигнала на выходе | 800mVppx10% |
| Входной коннектор | 2x BNC, 75 Ом |
| TSoIP выход | |
| Режимы работы | 1. Только выход. До 430Mb/s, 5 MPTS (unicast/multicast) потоков (4 c каждого тюнера и 1 с MUX). 2. Только выход. До 430Mb/s, 128 SPTS (unicast/multicast) потоков (с приемников или MUX). 3. FullDuplex. до 80Mb/s, 1 поток на вход и 1поток на выход (MPTS/SRTS - unicast/multicast) |
| Протокол | UDP/RTP, IGMPv2 v3, ARP |
| Входной коннектор | RJ45, 10/100 Base-T |
| Управление | |
| Протокол | SNMP, TCP/IP, HTTP |
| Ethernet коннектор | RJ45, 10/100M для NMS и обновления ПО |
| D-Sub | 15-pin D-Sub коннектор для программатора |
