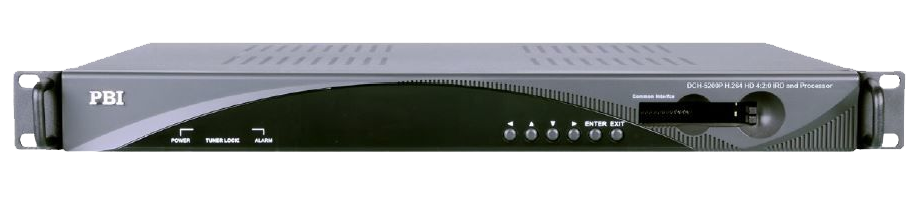

Ресивер DCH-5200P-32S2 PBI

Ресивер DCH-5200P-32S2 PBI

Артикул: DCH-5200P-32S2

Профессиональный ресивер с H.264/MPEG-2 SD/HD декодером, DVB-S2, ASI вход, IP вход, 2 ASI выхода, IP стример, мультиплексором входов, фильтрацией сервисов и PID, 2*CI, BISS/BISS-E, HDMI, CVBS, SD/HD-SDI, 2 стерео выхода, резервирование источника.

Статус: Под заказ

Опт1 194 120.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 186 030.00 a i При разовом заказе на сумму более 300 000 руб.

PBI DCH-5200P-20S2 - профессиональный ресивер, имеет интегрированный декодер - процессор цифрового ТВ на основе ремультиплексора с входами DVB-S/S2 , ASI . Имеет MPEG-2/SD/HD , MPEG-4/H.264/SD/HD  декодер, мультидескремблер потока, фильтрацию сервисов и PID, выходы транспортных потоков ASI , SDI , HDMI, SD-SDI ,CVBS, 2 XLR, AES_EBU.

Каждому выходу произвольно назначается один из входящих потоков - демодулятор DVB-S/S2, выход ремультиплексора, выход дескремблера, ASI-Input.

DCH-5200P-20S2 выполняет каналообразующие функции и является высокопроизводительным DVB шлюзом, позволяющим эффективно обеспечить формирование и трансформацию цифровых телевизионных потоков и производить их маршрутизацию.

Для декодирования TS потоков устройство обладает двумя CI PCMCIA интерфейсами, также реализованна поддержка BISS-1 и BISS-E.

Настройка устройства может быть выполненна посредством SNMP, HTTP WEB или при помощи программы HDMS(Headend Device Management System, ПО удаленного управления) по локальной сети.

Основные особенности:

  • Декодирование MPEG-2 SD/ HD
  • Декодирование MPEG-4/H.264 SD/HD
  • Поддержка 2 PCMCIA CI слотов (все профессиональные кодировки)
  • Поддержка декодирования кодировки BISS-1и BISS-E
  • Вход ASI
  • 2 независимых ASI выхода
  • TS over IP
  • Выход SD/HD-SDI
  • Выход SDI с включенной несущей аудио
  • Выход HDMI
  • Встроенный мультиплексор/фильтр
  • Динамическое обновление PMT таблиц
  • SDI и HDMI с включенной PCM аудио
  • Удаленное управление по SNMP, HTTP WEB и программу управления HDMS
  • Teletext VBI, EBU субтитры и DVB субтитры
  • Резервирование источника сигнала между входами DVB-S2/ASI/IP
  • Контроль качества входного сигнала , Eb/No & BER
  • Возможность обновления программного обеспечения через сеть.

Технические характеристики:

Тюнер DVB-S/S2 (QPSK, 8PSK демодулятор)

Коннектор

1xF type female 75 Om for input, 1xF type female 75 Om loop through output

Диапазон входных частот

950 - 2150 MHz

Входной уровень

-25 ... -65

Символьная скорость

5 - 45 Mbaud/s

Коэффициент сглаживания (Rolling Off Factor) DVB-S QPSK : 0.35; DVB-S2 8PSK: 0.35, 0.25,0.2
FEC DVB-S QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 ; DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB Polarity Selection Voltage 0,13V, 18V
LNB Band Selection Tone 0/22 KHz
DiSEqC 1.0 DiSEqC 1.0
Вход ASI

Коннектор

1xBNC Female , 75 Om

Стандарт

DVB-ASI, EN50083-9

TS Processing
TS Input Management

Мультиплексор, демультиплексор между тюнером, ASI

TS Output Management

Мультиплексор, демультиплексор для двух независимых ASI выходов

Service and PID management

Мультиплексирование, фильтрация, ремаппинг

PSI/SI PSI/SI table regeneration, NIT and SDT edition, LCN Edition and re-generation
Descrambler DVB Common Scrambling Algoritm(CSA)
Режимы BISS BISS-1 , BISS-E
Common Interface Двойные PCMCIA слоты, совместимость с основными CA CAM
Резервирование между DVB-S2, ASI вход.
отслеживаемое событие потеря синхронизации транспортного потока
Выход ASI

Коннектор

2xBNC Female , 75 Om

Стандарт

DVB-ASI, EN50083-9

TS Processing

2 независимых TS ре-мультиплексирования с тюнера, TS/IP и 2 ASI входа

TS over IP
Коннектор 1xRJ45, 10/100M для TS/IP
Эффективный битрейт 70 Mb/s для 10/100M
Протоколы UDP/RTP, Multicast/Unicast, IGMPv2,ARP
Выход HDMI



Стандарт

1xHDMI 1.3 интерфейс (до 1080p)

Разрешение

1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94, 720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97

Встроенное аудио

1 стереопоток или прохождение сжатых данных

Digital Video Processing
Стандарт MPEG-2(MP@ML для SD,MP@HL для HD); MPEG4/H.264 AVC Part 10 (MP@L3 для SD, HP@L4.1 для HD)
Разрешение SDI

1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94, 720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97

PID Битрейт < 80 Mb/s
Выход SD/HD-SDI
Коннектор 2 x SD-SDI mirrored outputs, BNC Female , 75 Om
Формат SD SMPTE 259M , 270 Mb/s (10 bit)
Формат HD SMPTE 259M , 1.485 Gbit/s (10 bit)
Уровень 800 mV p-p
Digital Audio Processing
Коннектор 2 x D-sub 9 male, XLR кабель
Количество выходов 2x audio
Частота сэмплирования 32, 44.1, 48 KHz
Битрейт аудио

32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416 and 448 kb/s дляMPEG-1 Layer I

Уровень выхода IV p-p
Формат выхода AES/EBU
Сопротивление 110 Om
Аналоговый видеовыход
CVBS коннектор

1x BNC 75 Om , 1xRCA 75 Om

Стандарт NTSC, PAL, SECAM
Уровень сигнала I.0 Vp-p +/- 5 %
Frequency Response < +/- I dB , at 5.5 MHz for PAL/SECAM, 4.2 MHz for NTSC
Chroma-Luma Delay <+/- 30 ns
Искажение Field Time < 2%
Искажение Line Time < 1%
Искажение Short Time < 2%
Дифференциальное усиление < 3%
Дифференциальная фаза < 2"
Соотношение сигнал-шум > 55 dB
Аналоговый аудиовыход
Коннектор

2 x D-sub 9 male , XLR кабель

Выходное сопротивление 600 Om
Режимы

Left, Right, Dual Mono, Stereo

Количество выходов 2 пары стерео аудиовыходов (декодируется 2 Audio PID)
Вспомогательная обработка данных
Субтитры DVB/EBU

VBI

Teletext , WSS, VFD , VPS
Титры EIA 608, EIA 708, EIA 608-to-708
Контроль и управление
Коннектор

1xRJ-45, 10/100M, для контроля по IP

Протоколы/инструменты

SNMP, HTTP Web, Proprietary HDMS (Headend Device Management System)

Локальное управление

LCD дисплей, 6-кнопочная клавиатура

Последовательный порт

1 x RS-232 9-pin D-sub, только для отладки

Обновления Встроенный FTP loader , Telnet
Общие характеристики
Размер 44mm x 483mm x 255mm
Вес 3.4 Kg Net, 5.4 Kg Gross
Блок питания AC 90 V - 260V, 50/60 Hz
Энергопотребление 24 W
Температура эксплуатации 0 ... +45 'C
Температура хранения -10 ... +50 'C
Влажность 20 ... 90 %, без конденсата
