Версия для печатиБазовый блок Б20 Планар

Базовый блок Б20 Планар

Базовый блок Б20 Планар

Артикул: Y0301

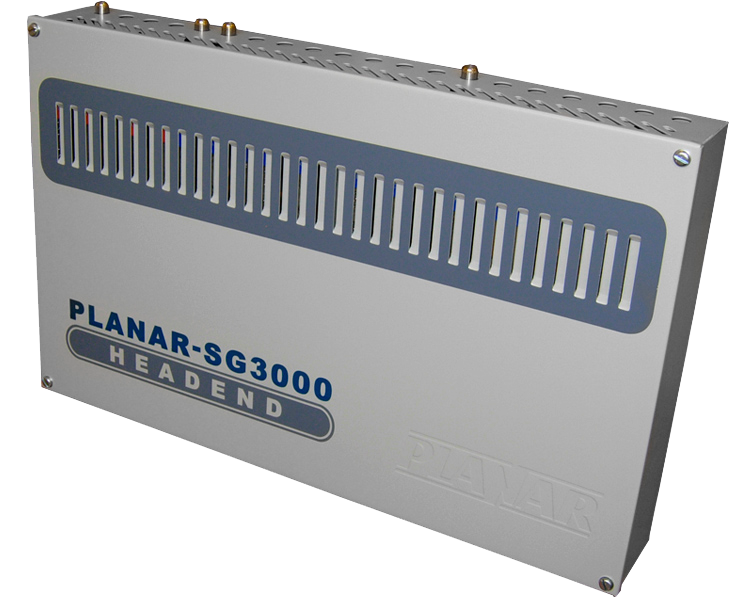

Головная станция «ПЛАНАР-СГ3000» состоит из перестраиваемых малогабаритных канальных модулей (канальных усилителей и конверторов), в которых радиосигнал канала приёма преобразовывается на промежуточную частоту (930 МГц). После усиления и фильтрации на промежуточной частоте радиосигнал преобразовывается на частоту канала распределения.

Статус: Под заказ

Опт1 13 904.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 13 272.00 a i При разовом заказе на сумму более 300 000 руб.

Использование ПАВ фильтров на промежуточной частоте обеспечивает высокую избирательность канальных модулей.

Внимание! Модули конверторов имеют более высокое энергопотребление, чем модули канальных усилителей. Для того, чтобы не перегрузить блок питания и не ухудшить тепловой режим ГС, общее количество модулей конверторов в базовом блоке Б20 не должно превышать 5 шт.

Технические характеристики:

Диапазон рабочих частот48-862
Избирательность по ближайшим несмежным каналам, дБ60
Неравномерность АЧХ в рабочей полосе частот, дБ2
Глубина регулировки аттенюаторов в модулях входных распределителей, дБ10
Коэффициент шума, дБ≤7
Диапазон входных уровней, дБмкВ70-100
Изменение выходного уровня при изменении входного уровня 60-90 дБмкВ, дБ±1
Выходной уровень головной станции, дБмкВ72-82
Выходной уровень на контрольном выходе, дБмкВ60-70
Максимально допустимый ток для питания антенного усилителя, мА120
Максимально допустимый суммарный ток для питания антенных усилителей, мА300
Диапазон рабочих температур, °C0 ... 50
Габаритные размеры базового блока, мм425x280x70
Масса, кг3,9

СГ3000 программируется с помощью программатора ПС-24 или с компьютера через переход RS232-СГ24.

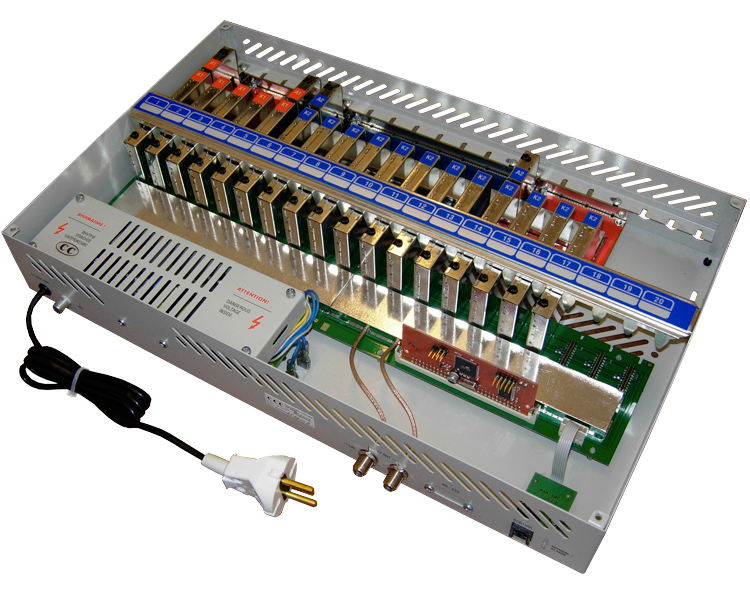

В состав базового блока входит блок питания и выходной распределитель 20Р. Остальные сборочные единицы СГ3000 являются сменными и могут быть установлены в зависимости от частотного плана.

Увеличение числа каналов возможно при использовании нескольких базовых блоков. Сигналы с выходов базовых блоков суммируются с помощью внешних распределителей.
