Версия для печатиКабель коаксиальный QR 540 X-Line, с тросом JCAM 109, 500 м

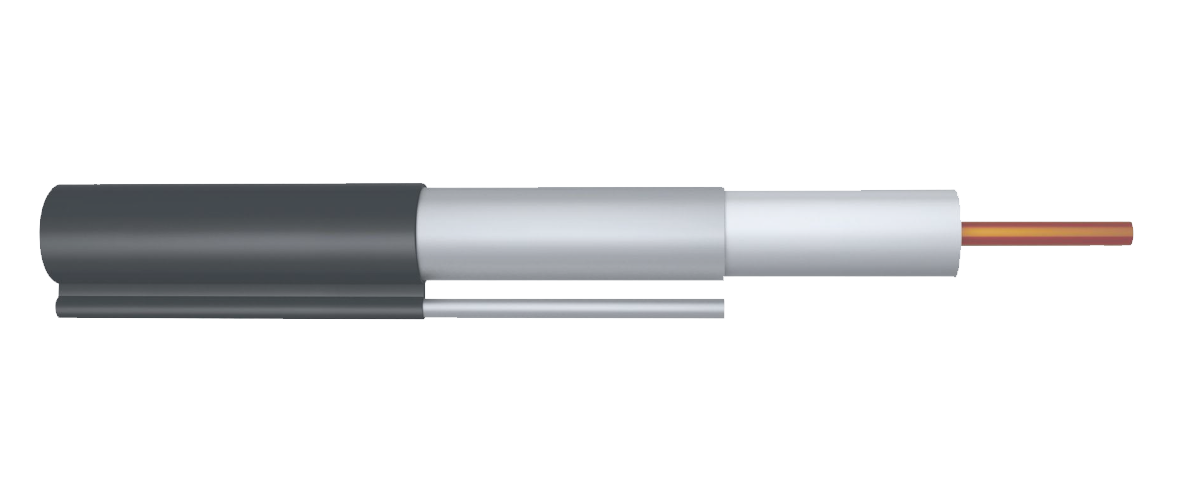

Кабель коаксиальный QR 540 X-Line, с тросом JCAM 109, 500 м

Артикул: QR540-JCAM109B500X-Line

Кабель коаксиальный с тросом, 500 м.

Статус: В наличии

Опт1 137.20 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 130.70 a i При разовом заказе на сумму более 300 000 руб.

Технические характеристики:
1. Внутренний проводник: Алюминий, плакированный медью (Copper Clad Aluminum, CCA)
Диаметр, мм: 3,15 ± 0,02
2. Диэлектрик: Вспененный полиэтилен (Foamed PE)
Диаметр, мм: 13,03 ± 0,02
3. Внешний проводник: Сварная алюминиевая трубка толщиной 0,35 мм
Диаметр, мм: 13,72 ± 0,02
4. Наружная оболочка: Черный полиэтилен (Black PE)
Диаметр, мм: 15,49 ± 0,02
5. Несущий трос: Сталь
Диаметр, мм: 2,77

Электрические характеристики:

Емкость	50 ± 3 пФ/м
Волновое сопротивление	75 ± 2 Ом
Коэффициент укорочения (скорость распространения сигнала)	88%
Эффективность экранирования	100 дБ
Максимальное рабочее напряжение	5000 В (действующее значение, Vrms)
Обратные потери (Return Loss) в диапазоне VHF	≥23 дБ
Обратные потери (Return Loss) в диапазоне UHF	≥20 дБ

Эксплуатационные характеристики:

Рабочая температура	от –40 до +80 °C
Минимальный радиус изгиба	202 мм
Разрывная прочность несущего троса	816 кгс
Соответствие требованиям RoHS	Соответствует

Затухание сигнала:

Частота (МГц)	Затухание (дБ/100 м)
5	0,46
55	1,54
211	3,12
400	4,33
550	5,12
750	6,07
870	6,56
1000	7,12
