Кабель оптический ОКБ-0.22-24П-7кН Сарансккабель-Оптика
Артикул: OKB-0.22-24P-7kN
Кабель ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности. Кабель марки ОКБ в негорючем исполнении предназначен для прокладки как и ОКБ при повышенных требованиях по пожарной безопасности.Статус: Под заказ
Опт1 88.85 a
Опт2 87.29 a

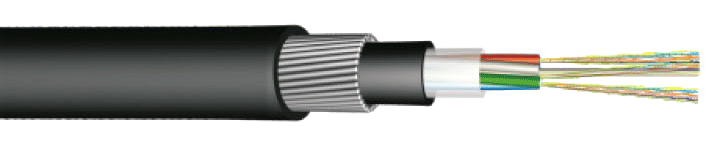

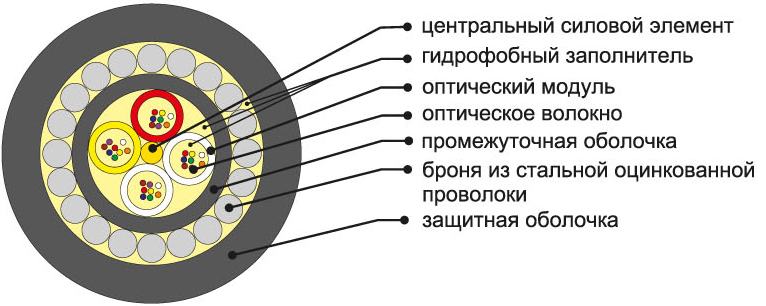

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
Технические характеристики:
| Количество ОВ | 2-32 | 34-48 | 50-80 | 82-96 | 98-144 | |
| Количество элементов | 4 | 6 | 5 | 6 | 6 | |
| Количество волокон в модуле | до 8 | до 8 | до 16 | до 16 | до 24 | |
| Диаметр кабеля, мм | 11,8 | 13,0 | 13,7 | 14,7 | 17,3 | |
| Вес кабеля с оболочкой из ПЭ, кг/км | 217 | 259 | 283 | 323 | 427 | |
| Вес кабеля с оболочкой из полимерного компаунда, не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, кг/км. Сертификат нг(А)-НF | 250 | 297 | 322 | 366 | 479 | |
