Кабель оптический ИКСЛ-Т-А4-1.7 Интегра
Артикул: IKSL-T-A4-1.7
Сердечника с центральной трубкой, без промежуточной оболочки (облегченная конструкция). 4 волокна, 1,7 кН.Статус: Под заказ
Опт1 36.90 a
Опт2 36.00 a
Назначение:
Оптический кабель ИКСЛ-Т-А4…А24-2.7 одномодульной конструкции предназначен для прокладки в грунтах 1-3 групп, кабельной канализации, по мостам и эстакадам.
Конструкция:

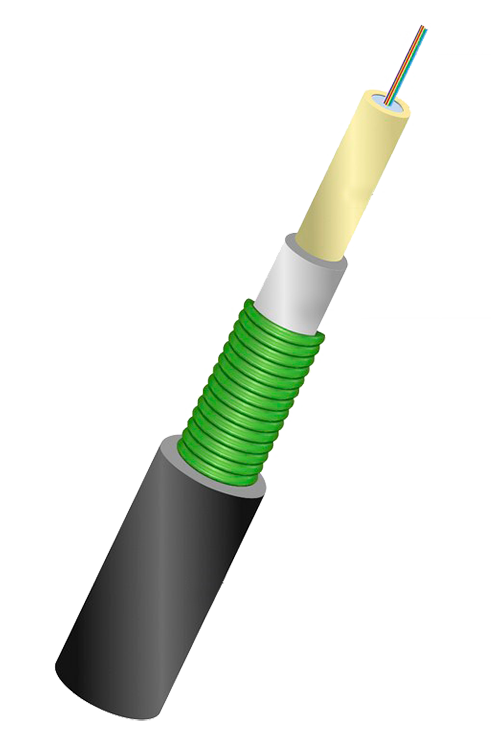

Оптический кабель ИКСЛ-Т-А4…А24-2.7 содержит от 4 до 24 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптическом модуле, заполненном гидрофобным гелем. Поверх центрального модуля выполнен покров из стальной ламинированной гофрированной ленты. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивают две продольные стальные проволоки.
Технические характеристики:
| Количество оптических волокон | От 4 до 16 | 24 | |
| Наружный диаметр | 8,2 мм | 8,8 мм | |
| Вес 1 километра кабеля | 77 кг | 84 кг | |
| Динамическое растягивающее усилие | 2,7 кН | ||
| Минимальный радиус изгиба | 20 диаметров кабеля при температуре -10 °C | ||
| Раздавливающее усилие | 0.4 кН/см | ||
| Максимальная строительная длина | 6 км | ||
| Максимальная ударная нагрузка | 10 Дж | ||
| Температура хранения и перевозки | От -40 до +50 °C | ||
| Температура монтажа | От -20 до +50 °C | ||
| Температура эксплуатации | От -40 до +50 °C | ||
Расшифровка маркировки ИКСЛН-Т-А4-1.7:
ИК – оптический кабель марки «Интегра-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Л – отсутствует промежуточная оболочка (облегченная конструкция)
Н – оболочка из композиции, не распространяющей горение
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
4 – количество оптических волокон в кабеле
1.7 – максимально допустимое растягивающее усилие кабеля, в кН
