Кабель оптический ОКЛм-0.22-24П 2.7кН Сарансккабель-Оптика
Артикул: OKLm-0.22-24P2.7kN
Кабель ОКЛм предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях. Кабель ОКЛ в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.Статус: Под заказ
Опт1 65.70 a
Опт2 64.60 a
Цветовая идентификация модулей:
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена

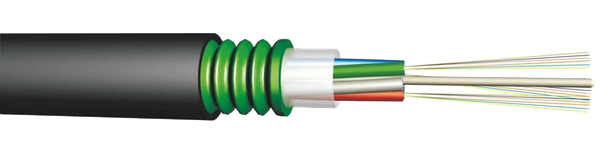

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняется гидрофобным компаундом. Поверх ленточной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
| Количество ОВ | 2-32 | 34-48 | 50-80 | 82-96 | 98-144 | |
| Количество элементов | 4 | 6 | 5 | 6 | 6 | |
| Количество волокон в модуле | до 8 | до 8 | до 16 | до 16 | до 24 | |
| Диаметр кабеля, мм | 10,1 | 11,0 | 11,8 | 12,5 | 15,5 | |
| Вес кабеля с оболочкой из ПЭ, кг/км | 94 | 116 | 126 | 145 | 208 | |
| Вес кабеля с оболочкой из полимерного компаунда, не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, кг/км. Сертификат нг(А)-НF | 118 | 118 | 118 | 118 | 118 | |
| Рабочая температура, С° | -60… +70 |
| Температура монтажа, С° | -10… +50 |
| Температура транспортировки и хранения, С° | -50… +50 |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) | от 1,5 кН до 2,7 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) | не менее 3,0 кН/100 мм |
