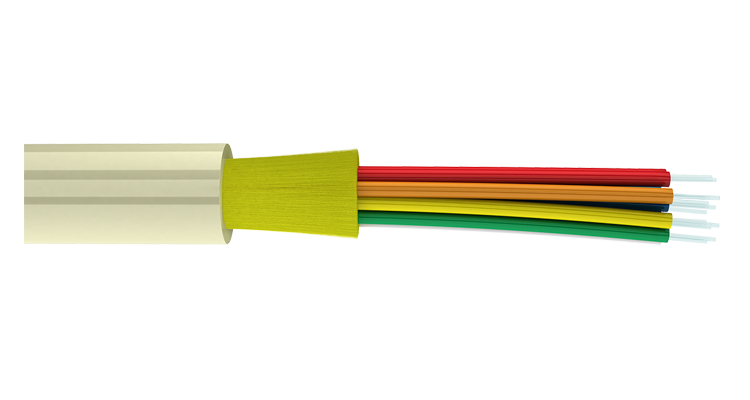

Кабель оптический inLan Distribution B ОБР-У нг(А)-HF 4 G.657A1 Инкаб
Артикул: OBRU4A
Применяется для прокладки внутри зданий (в том числе вертикальной), в кабельных лотках, в кабельных каналах. И прокладки по внешним фасадам зданий, а также для прокладки в кабельной канализации, трубах, блоках. Для задувки в ЗПТ (защитные полиэтиленовые трубы).Статус: Под заказ
Опт1 84.41 a
Опт2 82.91 a
Применяется для прокладки внутри зданий (в том числе вертикальной), в кабельных лотках, в кабельных каналах. И прокладки по внешним фасадам зданий, а также для прокладки в кабельной канализации, трубах, блоках. Для задувки в ЗПТ (защитные полиэтиленовые трубы). Допускается прокладка в кабельной канализации, трубах, блоках, тоннелях (в специальной защитной трубе).
Для кабеля Дистрибьюшн ОБР-У допускается подвес на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями (при соблюдении требований по допустимым механическим воздействиям
Особенности:
- Не распространяет горение
- Полностью диэлектрический
- Стойкий к УФ-излучению
- Удобен для оконцевания
- Силовые элементы — арамидные нити
- Безгалогенная оболочка, не распространяющая горение
Технические характеристики:
Допустимая раздавливающая нагрузка:
ОБР-В — от 100 Н/см
ОБР-У — от 200 Н/см
Допустимая растягивающая нагрузка:
ОБР-В — 400 Н — длительно допустимая; 800 Н — монтажная
ОБР-У — 800 Н — длительно допустимая; 1600 Н — монтажная
Дистрибьюшн/ОБР-В
| Кол-во ОВ в кабеле | 2 | 4 | 8 | 12 | 16 | 24 | 32 | 36 | 48 |
| Диаметр кабеля, мм | 4,0 | 4,5 | 5,3 | 5,9 | 6,5 | 7,4 | 9,5 | 10,0 | 11,2 |
| Вес кабеля, кг/км | 18,0 | 22,4 | 30,6 | 36,8 | 43,8 | 56,2 | 74,5 | 80,5 | 98,0 |
| Минимальный радиус изгиба, мм | 40 | 45 | 53 | 59 | 65 | 74 | 95 | 100 | 112 |
Дистрибьюшн/ОБР-У
| Кол-во ОВ в кабеле | 2 | 4 | 8 | 12 | 16 | 24 | 32 | 36 | 48 |
| Диаметр кабеля, мм | 4,3 | 4,8 | 5,5 | 6,1 | 6,7 | 7,6 | 9,7 | 10,2 | 11,3 |
| Вес кабеля, кг/км | 21,2 | 25,6 | 32,9 | 39,8 | 47,3 | 58,9 | 76,9 | 82,8 | 100,2 |
| Минимальный радиус изгиба, мм | 43 | 48 | 55 | 61 | 67 | 76 | 97 | 102 | 113 |
Параметры эксплуатации:
| Рабочая температура | -10°С…+50°С (ОБР-В) -40°С…+60°С (ОБР-У) |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба | Не менее 10 диаметров кабеля |
| Срок службы | 25 лет |
| Гарантийный срок эксплуатации | Определяется договором поставки, но не менее двух лет |
