Версия для печатиКабель оптический ИК/Т-Т-А16-8.0 Интегра

Кабель оптический ИК/Т-Т-А16-8.0 Интегра

Кабель оптический ИК/Т-Т-А16-8.0 Интегра

Артикул: ABDEDC-006

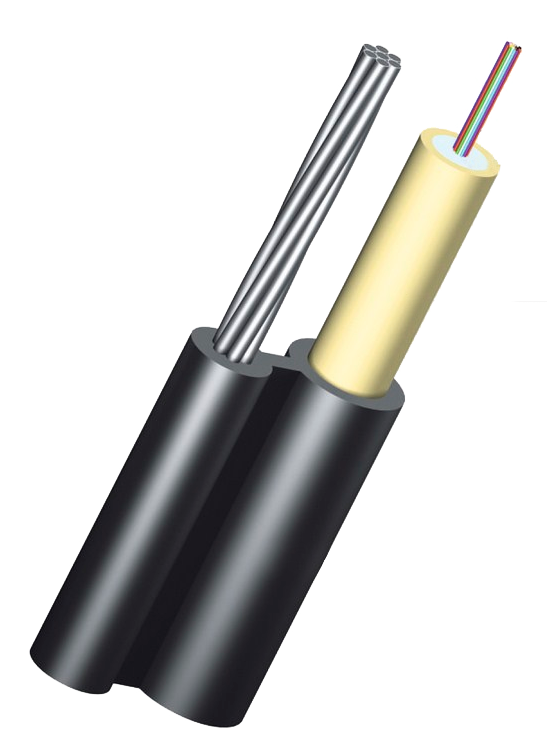

Подвесной оптический кабель типа "8" с внешним металлическим силовым элементом - стальной трос. Волокна располагаются в одной центральной трубке. 16 волокон, 8 кН.

Статус: Под заказ

Опт1 37.40 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 36.50 a i При разовом заказе на сумму более 300 000 руб.

Назначение:
Оптический кабель ИК/Т-Т-А4…24-8.0 с выносным силовым элементом предназначен для подвески на опорах линий связи, между зданиями и сооружениями.

Конструкция:
Оптический кабель ИК/Т-Т-А4…24-8.0 содержит от 4 до 24 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптическом модуле, заполненном гидрофобным гелем. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает стальной трос из канатной проволоки диаметром 3,4 мм, диаметр троса по оболочке 5,8 мм.

Технические характеристики:

Количество оптических волоконот 4 до 121624
Габаритные размеры6,4 х 14,2 мм6,4 х 14,2 мм6,8 х 14,6 мм
Вес 1 километра кабеля113 кг113 кг102 кг
Минимальный радиус изгиба20 диаметров кабеля при температуре -10 °C
Динамическое растягивающее усилие8,0 кН
Статическое растягивающее усилие6,8 кН
Раздавливающее усилие (долговременное)0,3 кН/см
Максимальная строительная длина6 км
Максимальная ударная нагрузка5 Дж
Температура хранения и перевозкиОт -60 до +70 °C
Температура монтажаОт -20 до +50 °C
Температура эксплуатацииОт -60 до +70 °C

Расшифровка наименования ИК/Т-Т-А16-8.0

ИК – оптический кабель марки «Интегра-Кабель»
/Т – внешний силовой элемент (стальной трос или проволока в полимерном покрытии)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
16 – количество оптических волокон в кабеле
8.0 – максимально допустимое растягивающее усилие кабеля, в кН

Цветовая маркировка оптических волокон:
