Версия для печатиКабель оптический ИК/Т-М4П-А32-6.0 Интегра

Кабель оптический ИК/Т-М4П-А32-6.0 Интегра

Кабель оптический ИК/Т-М4П-А32-6.0 Интегра

Артикул: IKTM4PA326

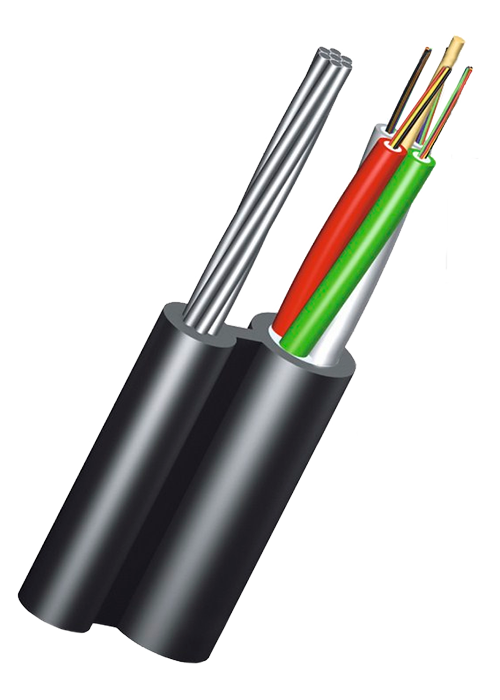

Подвесной оптический кабель типа "8" с внешним металлическим силовым элементом - стальной трос, сердечик имеет модульную конструкцию. 32 волокна, 6 кН.

Статус: Под заказ

Опт1 80.30 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 78.30 a i При разовом заказе на сумму более 300 000 руб.

Назначение:
Оптический кабель ИК/Т-М4П-А4…48-6.0 с выносным силовым элементом предназначен для подвески на опорах линий связи, между зданиями и сооружениями.

Конструкция:
Оптический кабель ИК/Т-М4П-А4…48-6.0 содержит 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненном гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает стальной трос из канатной проволоки диаметром 2,8 мм, диаметр троса по оболочке 5,2 мм.

Технические характеристики ИК/Т-М4П-А4…48-6.0:

Количество оптических волоконот 4 до 243248
Габаритные размеры7,5 х 15,3 мм7,7 мм х 16 мм8,8 х 17,1 мм
Вес 1 километра кабеля126 кг128 кг142 кг
Минимальный радиус изгиба20 диаметров кабеля при температуре -10 °C
Динамическое растягивающее усилие6,0 кН
Статическое растягивающее усилие5,1 кН
Раздавливающее усилие (долговременное)0,3 кН/см
Максимальная строительная длина6 км
Максимальная ударная нагрузка5 Дж
Температура хранения и перевозкиОт -60 до +70 °C
Температура монтажаОт -20 до +50 °C

Расшифровка наименования ИК/Т-М4П-А32-6.0:
ИК – оптический кабель марки «Интегра-Кабель»
/Т – внешний силовой элемент (стальной трос или проволока в полимерном покрытии)
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
32 – количество оптических волокон в кабеле
6,0 – максимально допустимое растягивающее усилие кабеля, в кН

Цветовая маркировка оптических волокон:Цветовая маркировка оптических волокон Интегра

Цветовая маркировка оптических модулей:
Цветовая маркировка оптических модулей Интегра
