Кабель оптический ОКТ-0.22-04П/С-4кН Сарансккабель-Оптика

Артикул: OKT-0.22-04P/S-4kN

Кабель ОКТ предназначен для подвески на опорах воздушных линий связи, столбах городского освещения, между зданиями.

Статус: Под заказ

Опт1 54.63 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 53.66 a i При разовом заказе на сумму более 300 000 руб.

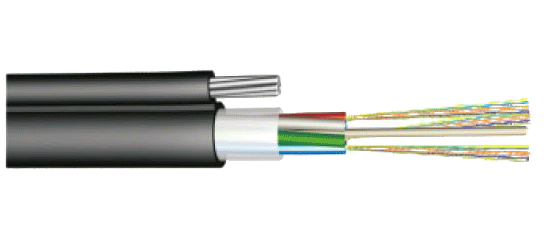

Конструкция кабеля – несущий элемент расположен продольно к сердечнику.
Кабель содержит сердечник модульной конструкции с центральным элементом из стеклопластикового прутка или стального каната, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Одновременно поверх сердечника и несущего элемента накладываются оболочки. Оболочки сердечника и несущего элемента, стального каната, соединены вдоль общей образующей и выполнены из полиэтилена высокой плотности.

ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ:

Желтый модуль – основной
Красный модуль – направляющий
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена
Кордельные заполнители черного цвета выполняются из полиэтилена

Технические характеристики:

Количество ОВ	2-48	50-96	98-144
Количество элементов	6	6	6
Количество волокон в модуле	до 8	до 16	до 24
Габариты кабеля (несущий элемент – ст. трос), мм	14,5x8,4	15,8x9,8	17,2x11,2
Габариты кабеля (несущий элемент – стеклопластиковый пруток), мм	15,6x8,5	16,9x9,8	19,3x12,2
Вес кабеля (несущий элемент – ст. трос), кг/км	101	136	186
Вес кабеля (несущий элемент стеклопластиковый пруток), кг/км	107	141	191

Рабочая температура, С°	-60… +70
Температура монтажа, С°	-10… +50
Температура транспортировки и хранения, С°	-60… +70
Минимальный радиус изгиба кабеля	не менее 20 диаметров кабеля
Срок службы	25 лет
Срок гарантийной эксплуатации	2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1)	4, 6, 9 кН
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3)	не менее 3 кН/100 мм
