Версия для печатиКабель оптический ИКАЛс-М6П-А8-7.0 Интегра

Кабель оптический ИКАЛс-М6П-А8-7.0 Интегра

Кабель оптический ИКАЛс-М6П-А8-7.0 Интегра

Артикул: IKALs-M6P-A8-7

Самонесущий диэлектрический оптический кабель. Сердечик — повив оптических модулей. Центральный силовой элемент — стеклопластиковый пруток. 8 волокон, 7 кН.

Статус: Под заказ

Опт1 45.34 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 44.20 a i При разовом заказе на сумму более 300 000 руб.

Назначение:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 самонесущий полностью диэлектрический (ADSS) предназначен для подвески на опорах линий связи, между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам.

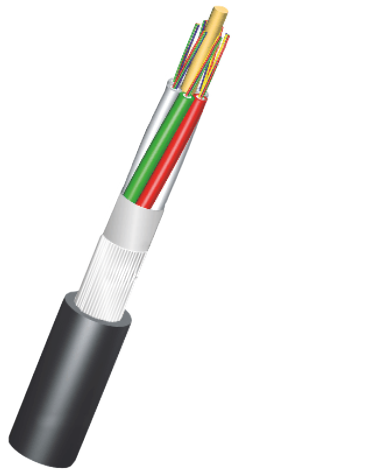

Конструкция:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает повив из стеклокорвинга (стеклонитей).

Технические характеристики:

Динамическое растягивающее усилие6,0 кН8,0 кН
Количество оптических волокон8 или 168 или 16
Диаметр кабеля10,2 мм10,4 мм
Вес 1 километра кабеля94 кг96 кг
Минимальный радиус изгиба20 диаметров кабеля при температуре -10 °C
Раздавливающее усилие (долговременное)0,3 кН/см
Максимальная строительная длина6 км
Максимальная ударная нагрузка5 Дж
Температура хранения и перевозкиОт -60 до +70 °C
Температура монтажаОт -30 до +50 °C
Температура эксплуатацииОт -60 до +70 °C

Расшифровка маркировки кабеля ИКАЛс-М4П-А8-7.0:

ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Л – облегченная конструкция кабеля, без промежуточной оболочки
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
8 – количество оптических волокон в кабеле
7,0 – максимально допустимое растягивающее усилие кабеля, в кН
