Версия для печатиКабель оптический ИКАс-М6П-А16-7.0 Интегра

Кабель оптический ИКАс-М6П-А16-7.0 Интегра

Кабель оптический ИКАс-М6П-А16-7.0 Интегра

Артикул: IKAs-M6P-A16-7

Самонесущий диэлектрический оптический кабель. Сердечик — повив оптических модулей. Центральный силовой элемент — стеклопластиковый пруток. 16 волокон, 7 кН.

Статус: Под заказ

Опт1 55.81 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 54.40 a i При разовом заказе на сумму более 300 000 руб.

Назначение:
Оптический кабель ИКАc-М4П-А4…48-7.0 самонесущий полностью диэлектрический (ADSS) предназначен для подвески на опорах линий связи, между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам.

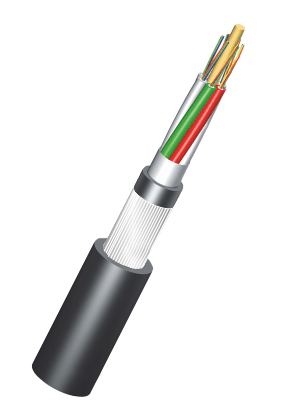

Конструкция:
Оптический кабель ИКАc-М4П-А4…48-7.0 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Поверх повива наложена промежуточная полимерная оболочка. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает повив из стеклокорвинга (стеклонитей).

Технические характеристики:

Количество оптических волокон4 или 812 или 16243248
Диаметр кабеля11,7 мм11,7 мм12,2 мм12,2 мм12,4 мм
Вес 1 километра кабеля118 кг124 кг128 кг129 кг133 кг
Минимальный радиус изгиба20 диаметров кабеля при температуре -10 °C
Динамическое растягивающее усилие7,0 кН
Статическое растягивающее усилие6,0 кН
Раздавливающее усилие (долговременное)0,3 кН/см
Максимальная строительная длина6 км
Максимальная ударная нагрузка5 Дж
Температура хранения и перевозкиОт -60 до +70 °C
Температура монтажаОт -10 до +50 °C
Температура эксплуатацииОт -60 до +70 °C

Расшифровка наименования ИКАc-М4П-А12-7.0:

ИК – оптический кабель марки «Интегра-Кабель»
А – повив упрочняющих нитей
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
14 – количество оптических волокон в кабеле
7.0 – максимально допустимое растягивающее усилие кабеля, в кН
