Кабель оптический ОККМС-0.22-24-7кН Сарансккабель-Оптика
Артикул: OKKMS-0.22-24-7kN
Кабель ОККМС для подвеса на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями.Статус: Под заказ
Опт1 49.09 a
Опт2 48.21 a

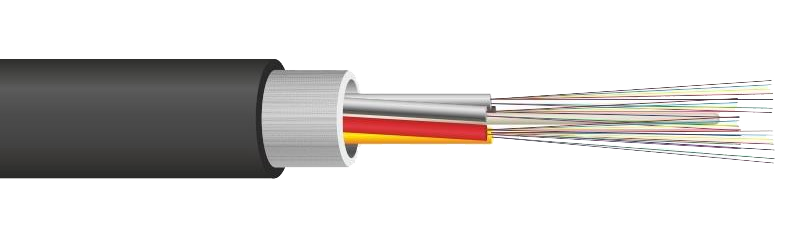

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ:
- Желтый модуль – основной
- Красный модуль – направляющий
- Натуральные – согласно счету от красного
- По согласованию с заказчиком цветовая расцветка может быть изменена
- Кордельные заполнители черного цвета выполняются из полиэтилена
Технические характеристики:
| Количество ОВ | 2-50 | 52-96 | 98-144 |
| Количество элементов | 5 | 6 | 6 |
| Количество волокон в модуле | 10 | 16 | 24 |
| Длительно допустимое растягивающее усилие, кН | 7,0 | 7,0 | 7,0 |
| Диаметр кабеля, мм | 11,5 | 11,7 | 13,4 |
| Вес кабеля с оболочкой из ПЭ, кг/км | 108 | 118 | 146 |
| Рабочая температура, С° | -60… +70 |
| Температура монтажа, С° | -30… +50 |
| Температура транспортировки и хранения, С° | -60… +60 |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) | от 3,0 кН до 12,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) | не менее 3,0 кН/100 мм |
