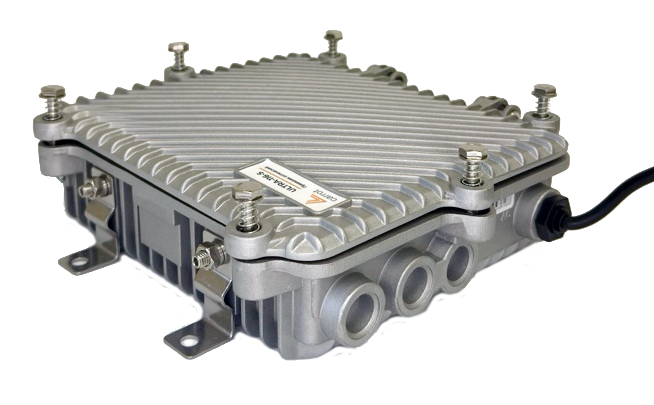

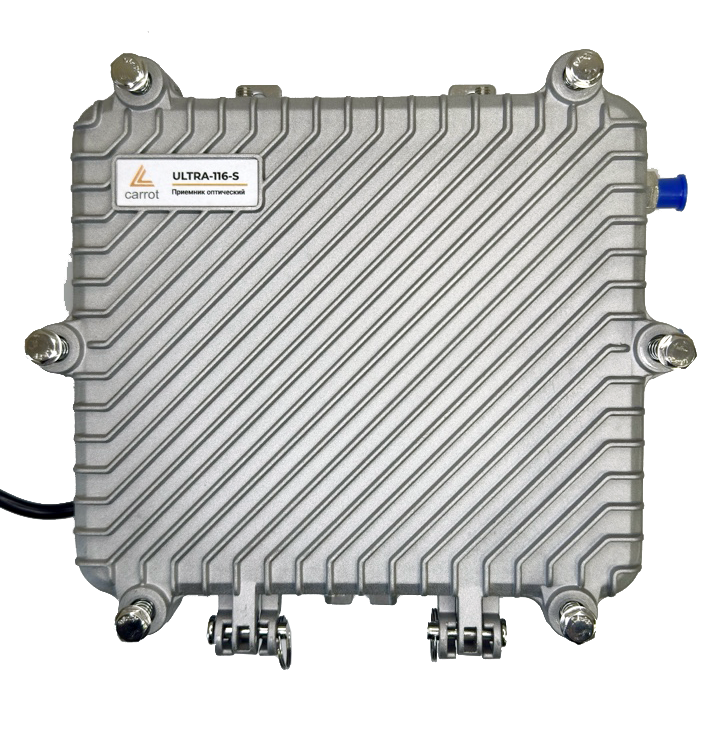

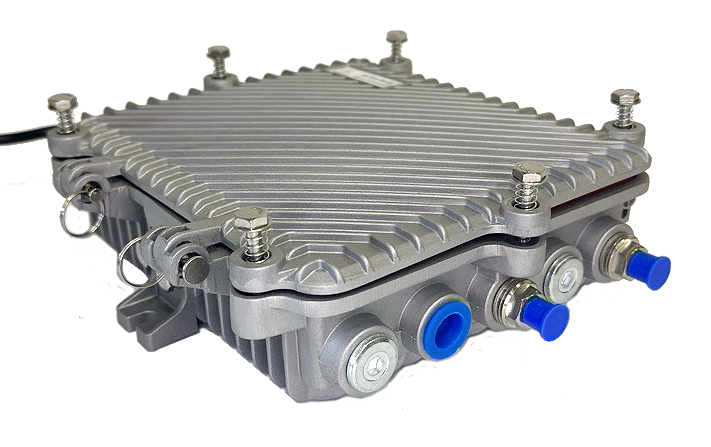

Приемник оптический ULTRA-116-S Carrot, 116 дБмкВ, АРУ, 220В

Артикул: Carrot ULTRA-116-S

Оптический приемник с полосой пропускания до 1003 МГц. Он обладает широким диапазоном принимаемой оптической мощности, высоким уровнем выходного сигнала, низким энергопотреблением и компактной конструкцией. Устройство легко устанавливается и идеально подходит для построения оптических кабельных сетей.

Статус: В наличии

Опт1 5 330.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 5 076.00 a i При разовом заказе на сумму более 300 000 руб.

ULTRA 116 S — оптический приемник с полосой пропускания до 1003 МГц. Он обладает широким диапазоном принимаемой оптической мощности, высоким уровнем выходного сигнала, низким энергопотреблением и компактной конструкцией. Устройство легко устанавливается и идеально подходит для построения оптических кабельных сетей.

Особенности:

Применена усовершенствованная технология оптической АРУ (автоматического регулирования усиления); диапазон регулировки: +2 дБм – 9/–8/–7 дБм, настраиваемый.
Рабочая частота прямого канала до 1003 МГц; усилительная часть РЧ использует высокоэффективный маломощный GaAs чип, обеспечивающий максимальный уровень выходного сигнала до 116 дБмкВ.
EQ и ATT реализованы на профессиональных электронных схемах управления, что делает регулировку более точной и удобной.

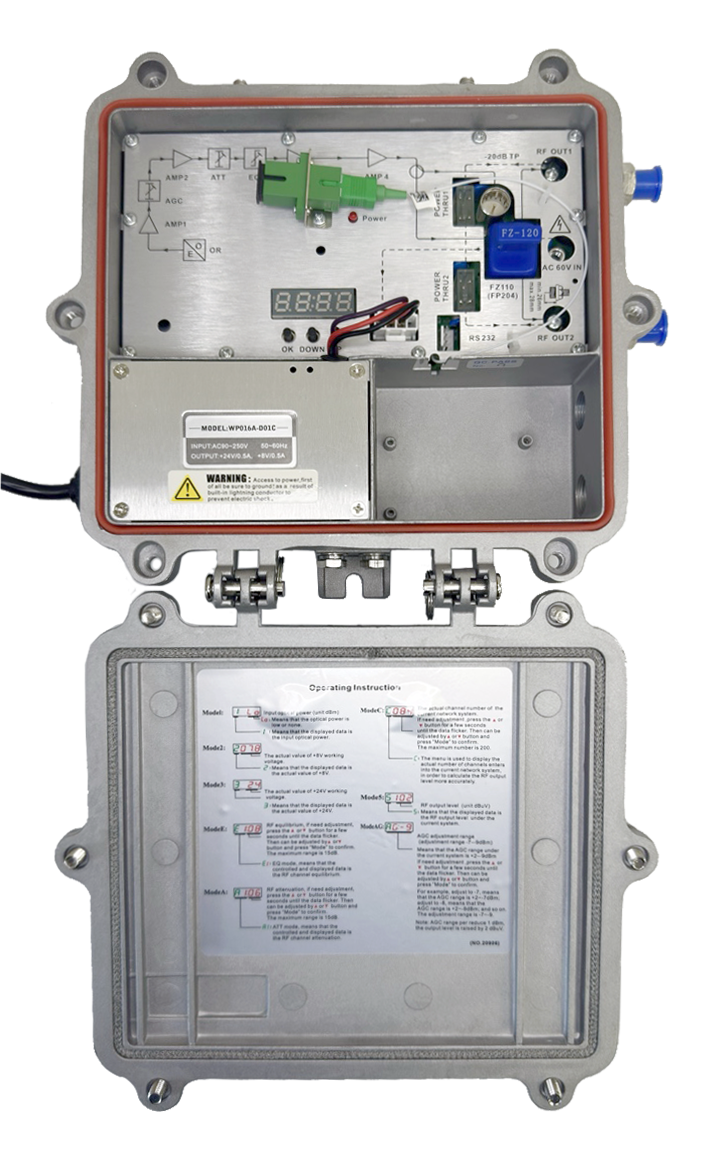

Внутренний оптический порт.
Встроенный источник питания отличается высокой надёжностью и низким энергопотреблением.

Технические характеристики:

Оптические параметры
Диапазон принимаемой оптической мощности	–9 ~ +2 дБм
Оптические возвратные потери	> 45 дБ
Длина волны приема	1100 ~ 1600 нм
Тип оптического разъёма	SC/APC
Тип волокна	одномодовое
C/N	≥ 51 дБ (EQ 6 дБ, уровень выхода 108 дБмкВ (FZ110))
C/CTB	≥ 67 дБ
C/CSO	≥ 62 дБ (вход 42 канального сигнала, принимаемая оптическая мощность –2 дБм)
RF параметры
Диапазон частот	45 ~ 1003 МГц
Неравномерность в полосе	± 0,75 дБ
Номинальный уровень выхода	≥ 108 дБмкВ
Максимальный уровень выхода	≥ 112 дБмкВ (при –9 ~ +2 дБм оптической мощности) ≥ 116 дБмкВ (при –7 ~ +2 дБм оптической мощности)
Возвратные потери	≥ 16 дБ
Выходное сопротивление	75 Ом
Диапазон оптического АРУ	(–9 / –8 / –7 → +2 дБм) регулируемый
Диапазон регулировки EQ	0 ~ 15 дБ
Диапазон регулировки ATT	0 ~ 15 дБ
Общие характеристики
Напряжение питания	AC  150 ~ 265 В
Рабочая температура	–40 ~ 60 °C
Потребляемая мощность	≤ 18 В·А
Габариты	220 мм  (Д) × 205 мм  (Ш) × 65 мм (В)

Примечание: Показатели прямого РЧ канала приведены для модуля NEC. При использовании других модулей значения могут немного отличаться.

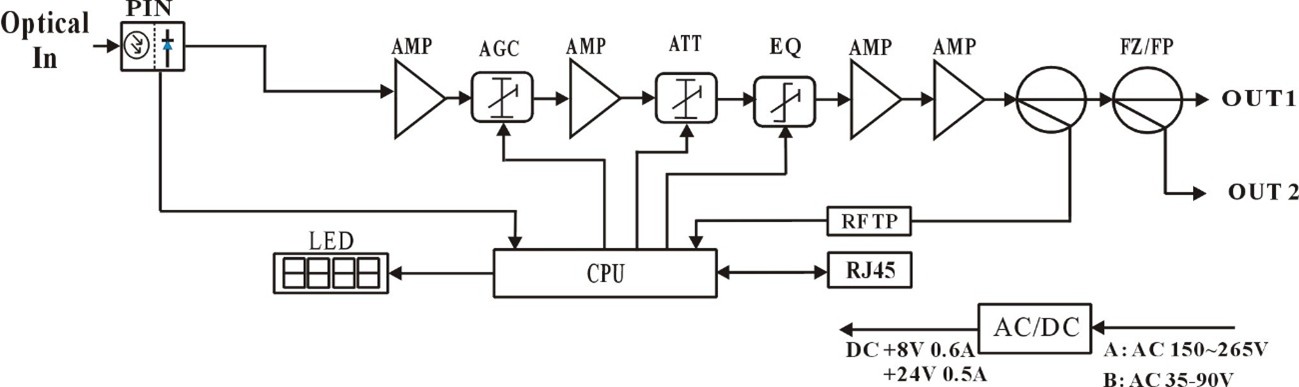

Блок схема:

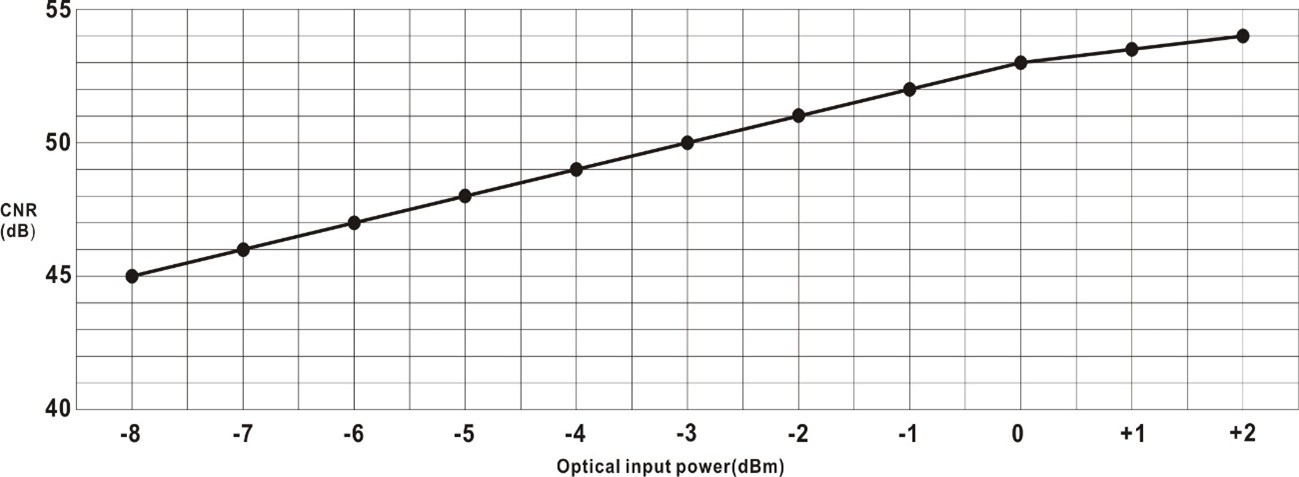

Таблица зависимости между входной оптической мощностью и CNR:
