Приемник оптический TUZ 19 мод. 2017 Планар
Артикул: J0057
Модуль измерителя параметров телевизионных каналов. Выходной уровень группового сигнала (42 к) 111/115 дБмкв (без наклона/наклон 9дБ).Статус: Под заказ
Опт1 16 470.00 a
Опт2 16 200.00 a
TUZ 19 – новая серия оптических приемников для операторов предоставляющих несколько услуг абонентам мультисервисной сети: многопрограммное кабельное ТВ, доступ в сеть Интернет, охрана, сбор информации и прочее.

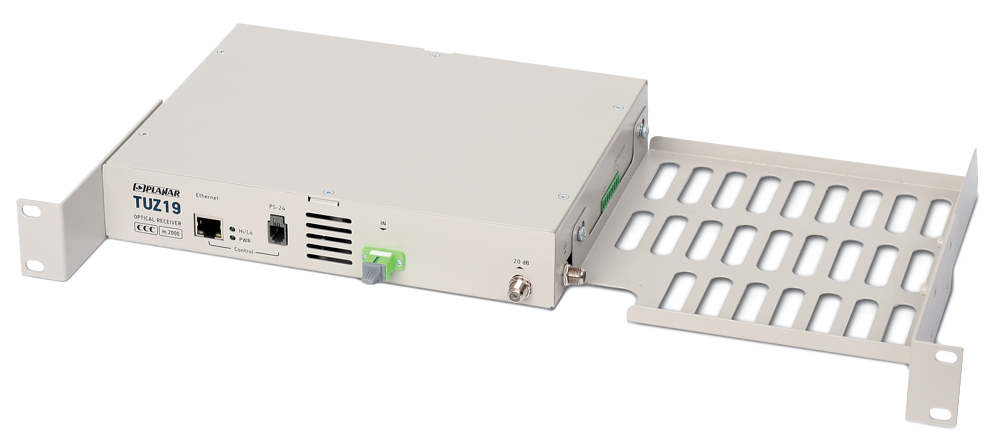

Конструктивно, приемник выполнен для установки в 19" ящик, рядом с коммутатором Ethernet, распределительным и др. оборудованием. Приемник оборудован современным транспондером для управления и мониторинга, а также входами и выходами для исполнительных устройств и сигналов. Для ответственных мест применения, приемник может быть оборудован многофункциональным измерителем параметров телевизионных каналов.
Использование современной элементной базы, создает многолетний ресурс использования приемника, что снижает затраты по эксплуатации сети.
Особенности:
- Выходной уровень группового сигнала (42 к):
- модель 2000 111/115 дБмкв (без наклона/наклон 9дБ)
- модель 4000 117/120 дБмкв (без наклона/наклон 9дБ)
- модель 2000 111/115 дБмкв (без наклона/наклон 9дБ)
- 19” конструктив (1/2 приемник+ 1/2монтажная кросс-панель)
- Выбор стратегии работы АРУ (по вх. оптическому сигналу или по вых. РЧ)
- Электронные регулировки АЧХ
- Плавный запуск, режим «оптим», защита от перегрева
- Модуль транспондера для удаленного мониторинга и управления по сети Ethernet
- Встроенный журнал событий
- Контроль технического состояния (измерение: напряжений питания и пульсаций, потребляемого тока выходного каскада, температуры)
- Выходы управления исполнительными устройствами (электрозамок, перезагрузка коммутатора сети передачи данных)
- Многофункциональные сигнальные входы (контроль ИБП, датчики: дыма, вибрации, затопления, открытия двери, измерение потребляемой электроэнергии, охранный шлейф)
- Многоступенчатая защита выходного усилительного блока
- Модуль измерителя параметров телевизионных каналов (установлен в моделях приемников 2017, 4017)
Технические характеристики:
| Длина волны оптического сигнала, нм | 1200…1600 |
| Входная оптическая мощность, дБмВт | -7…+3 |
| Диапазон частот, МГц | 48…862 (1000) |
| Максимальный выходной уровень CTB/CSO 42 к CENELEC модель 2000/модель 4000 (flat), дБмкВ | 112/117 |
| Затухание на контрольном отводе, дБ | 20 |
| Диапазон регулировки уровня, дБ | 0…30 |
| Диапазон регулировки наклона АЧХ, дБ | 0…25 |
| Напряжение питания переменного тока сети, В | 187…244 |
| Потребляемая мощность, Вт | 15/18 |
| Присоединительный разъем | F |
| Оптический разъем | SC/APC(опция) |
Модуль транспондера и управления.
Позволяет осуществлять локальный и дистанционный мониторинг и контроль параметров оптического приемника. А также, контролировать и управлять: режимами и уровнями установки АРУ, характеристиками наклона и уровня сигнала.
Дополнительно контролируются: входная оптическая мощность, питающие напряжения, температура внутри корпуса, состояния охранных шлейфов. Полученные данные передаются по сети Ethernet на пульт диспетчера (управляющий компьютер).
| Измеряемые и контролируемые параметры | |
| Напряжение питания DC, В | U1,U2 |
| Пульсации напряжения питания | |
| Потребляемый ток | |
| Входная оптическая мощность, дБм | +6…-12 |
| Выходной уровень группового РЧ сигнала (МВ/ДМВ), дБмкВ | 90…130 |
| Температура внутри корпуса, °С | 0…100 |
| Режим работы АРУ | FR/RR |
| Состояние охранных шлейфов | нарушен/восстановлен |
| Электрозамок | открыт/закрыт |
| Интерфейс связи | Ethernet 10/100 Мбит, RJ45, витая пара сат.5 |
| Протокол связи | TCP/IP, UDP (клиент) |
| Протокол передачи информации |
|
| Управление настройками интерфейса связи |
|
| Модуль измерителя параметров телевизионного сигнала ITM-17 | |
| Измеритель уровня каналов: | |
| Диапазон рабочих частот, МГц | 45…1000 |
| Шаг перестройки по частоте, кГц | 125 |
| Диапазон измеряемых уровней аналогового и цифрового каналов, дБмкВ | 80…120 |
| Пределы допускаемой основной погрешности измерения, дБ | 2 |
| Время измерения уровня канала, не более, мсек | 50 |
| Опция измерителя параметров DVB-C | |
| Поддерживаемые виды модуляции | QAM64, 128, 256 |
| Поддерживаемая символьная скорость, Мсимв/с | 4,000…7,000 |
| Диапазон измерения MER, дБ | 28…40 |
| Диапазон измерения BER | 1,0x10-3…1,0x10-8 |
| Опция измерителя параметров DVB-T | |
| Тип модуляции канала | COFDM |
| Тип модуляции поднесущих | QPSK, QAM16, QAM64 |
| Число поднесущих канала | 2к, 4к, 8к |
| Относительная скорость кода | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Диапазон измерения MER, дБ | 18…35 |
| Диапазон измерения BER | 1,0x10-3…1,0x10-8 |
| Опция измерителя параметров DVB-T2 | |
| Тип модуляции канала | COFDM |
| Тип модуляции поднесущих | QPSK, QAM16, QAM64, QAM256 |
| Число поднесущих канала | 1k, 2k, 4k, 8k, 16k, 16k+ext, 32k, 32k+ext |
| Относительная скорость кода | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Диапазон измерения MER, дБ | 15…35 |
| Диапазон измерения BER | 1,0x10-3…1,0x10-9 |
