Приемник оптический TUZ 19 мод. 2001 Планар
Артикул: J0077
Один оптический вход, система мониторинга.Статус: Под заказ
Опт1 15 488.00 a
Опт2 14 784.00 a

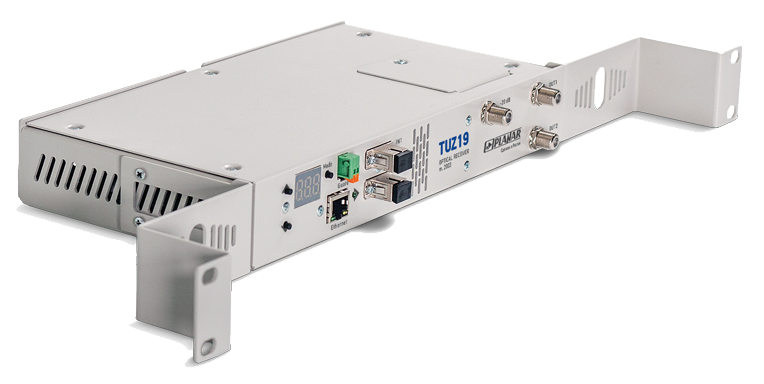

TUZ19 - это современный оптический приемник с микропроцессорным управлением, который предназначен для работы в оптических сетях с архитектурой FTTх.
Высокий выходной уровень дает возможность использования приемника для обслуживания большего количества абонентов и соответственно к снижению количества активных элементов в распределительной сети.
Прямой набор установок уровня и наклона, информативный индикатор и многоступенчатая защита всех портов, делают инсталляцию доступной для любого уровня подготовки персонала. В приемнике предусмотрены система резервирования по оптическим входам. Приемник оборудован высокоинтеллектуальным модулем мониторинга и управления по сети Ethernet. Использование оператором такой системы позволяет не только повысить управляемость и «прозрачность» сети, но и организовать внедрение новых сервисов, тем самым, увеличив экономическую эффективность. Конструкция приемника предусматривает установку в 19" стойку.
Особенности:
- Исполнение в стойку 19”
- Высокий выходной уровень
- Электронные регулировки усиления и наклона
- Система АРУ
- Индикация входной оптической мощности и выходного уровня
- Широкий диапазон входной оптической мощности
- Удалённое управление и мониторинг
Модельный ряд приемников TUZ19:
TUZ2001 – один оптический вход, система мониторинга
TUZ2003 – два оптических входа, система мониторинга
TUZ4001 – один оптический вход, система мониторинга, повышенный выходной уровень
TUZ4002 – два оптических входа, система мониторинга, повышенный выходной уровень
Технические характеристики:
| мод. 2001 | мод. 2003 | мод. 4001 | мод. 4002 | ||
| Диапазон рабочих частот, МГц | 48…862 (1000 – опция) | 48…1000 | |||
| Неравномерность АЧХ, дБ | ±0,75 | ||||
| Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC, 42к), дБмкВ с наклоном 9 дБ без наклона |
114 |
117 | |||
| Длина волны оптического сигнала, нм | 1200…1600 | ||||
| Входная оптическая мощность, дБмВт | -9…+3 | ||||
| Диапазон эффективной работы АРУ, дБмВт | -8…+2 | ||||
| Режим работы АРУ | выкл/по входу | ||||
| Возвратные оптические потери, дБ | 45 | ||||
| Эффективность эквивалентного входного шумового тока, пА/√Гц | 4,5 | ||||
| Диапазон регулировки уровня, дБ | 20 | ||||
| Диапазон регулировки наклона, дБ | 18 | ||||
| Затухание несогласованности, дБ, не менее | 18 – 1,5 дБ/окт | ||||
| Присоединительный размер | 3/8” (F) | ||||
| Ослабление сигнала на контрольном отводе, дБ | 20 | 30 | |||
| Количество входов | 1 | 2 | 1 | 2 | |
| Оптический разъем | SC/APC | ||||
| Отношение сигнала к фоновой помехе, дБ | 70 | ||||
| Напряжение питания от сети, | ~180…250 | ||||
| Потребляемая мощность, Вт | 14 | 21 | |||
| Габаритные размеры, мм | 482х187х43 | 482х217х43 | |||
| Масса, кг | 1,5 | 2 | |||
| Диапазон рабочих температур, °С | -20…+50 | ||||
Модули вставки: Выходные делители мощности SDu
| Наименование | Функция | Вносимые потери (выход 1/выход 2) |
| SDu-00 | Перемычка | 0 дБ |
| SDu-04 | Делитель | 4/4 дБ |
| SDu-08 | Ответвитель | 2/8 дБ |
| SDu-12 | Ответвитель | 2/12 дБ |
| SDu-16 | Ответвитель | 1/16 дБ |
| SDu-20 | Ответвитель | 1/20 дБ |
Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.
Интерфейсы управления:
| Удалённое управление | TelNet Web-интерфейс Протокол SNMP |
| Местное управление | Ручное, при помощи 3х кнопок |
| Отображение | Многофункциональный 3х символьный индикатор Индикатор активного входа |
Контролируемые параметры оптического приёмника и управление:
| Максимальное число поддерживаемых оптических входов приёмника | 2 |
| Измеряемая входная мощность, дБм | -11…+3 |
| Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ | 80…120 |
| Температура внутри корпуса оптического приёмника, oС | -9…99 |
| Напряжение источника питания, В | 5…15 |
| Контроль электропитания и состояния АКБ оптического приёмника с ИБП | Опционально |
| Переключение входов оптического приёмника | Ручное Автоматическое |
| Переключение режима работы АРУ | Выкл По входному оптическому сигналу |
| Состояние охранного шлейфа | Нарушен/восстановлен |
Примечание: * - 42к по стандарту СENELEC
