Версия для печатиПриемник оптический SHO 210E FOROtel, 112 дБмкВ, АРУ, 12В, ЭУ

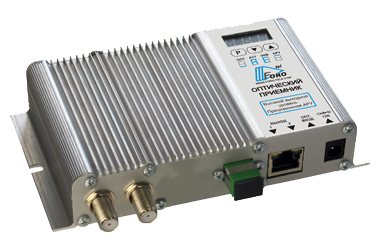

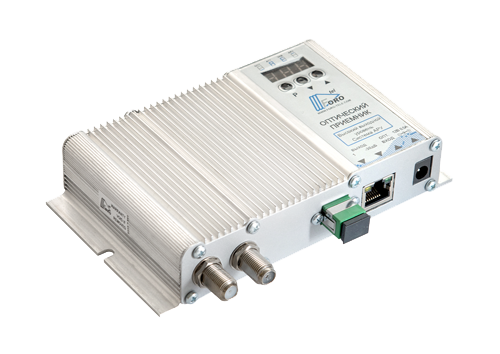

Приемник оптический SHO 210E FOROtel, 112 дБмкВ, АРУ, 12В, ЭУ

Приемник оптический SHO 210E FOROtel, 112 дБмкВ, АРУ, 12В, ЭУ

Артикул: SHO 210E

Оптический приемник -9...+2 дБм. Питание от адаптера 12…15В. Выходной уровень 112 дБ.

Статус: В наличии

Опт1 3 746.09 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 3 654.72 a i При разовом заказе на сумму более 300 000 руб.

Особенности оптического приёмника SHO 210E:

  • Микропроцессорное управление
  • Система стабилизации уровня выходного сигнала (АРУ) учитывает не только величину входной оптической мощности, но и индекс оптической модуляции (OMI) и количество каналов в групповом сигнале
  • Индикация уровня выходного РЧ сигнала
  • Малошумящий высокочувствительный приёмный каскад
  • Высокий уровень выходного сигнала, при низких уровнях входной оптической мощности
  • Комплексная защита выходного каскада с помощью наносекундных диодных ограничителей и фильтров высокой частоты с монотонным затуханием
  • Компактный алюминиевый корпус
  • Питание от адаптера 12 В (0.5 А)

Гарантийный срок эксплуатации 18 месяцев.

Сертификат соответствия системы сертификации РФ в области связи. Регистрационный номер сертификата: ОС-2-ОТ-0758.

Технические характеристики:

Оптические параметры
Рабочая длина волны, нм1100 ... 1650
Уровень входной оптической мощности, дБм-9 ... +2
Возвратные оптические потери, не хуже, дБ45
ВЧ параметры
Диапазон частот, МГц47 ... 862
Неравномерность АЧХ, дБ± 0,75
Отношение несущая/шум (CNR) (-7 дБм опт. мощности, OMI=4%), дБне менее 48
Максимальный выходной уровень группового сигнала, не менее 42 канала CENELEC, наклон АЧХ 9 дБ
CTB > 58 дБ
CSO > 62 дБ
112
Точность поддержания уровня выходного сигнала в система АРУ, дБ± 0,75
Сопротивление нагрузки, Ом75
Коэффициент отражения по выходу, дБ14
Глубина регулировки усиления, дБ0 ... 25
Глубина регулировки наклона АЧХ, дБ0 ... 15
Регулировка диапазона АРУ, шаг 0,2 дБ-2 ... +2
Конфигурация ВЧ выходов*
Выход и контрольный отвод с ослаблением, дБ26 ± 1
Два выхода (сплиттер) с ослаблением по, дБ4 ± 0,5
Общие параметры
Напряжение питания постоянного тока12 ... 15 В
Потребляемая мощность, не более4,5 В*А
Габаритные размеры105 х 90 х 33 мм
Масса0,2 кг
Степень защиты корпусаIP40
Тип ВЧ соединенийF
Тип оптического коннектораSC/APC
Диапазон рабочих температур-20 ... +50°С

* Конфигурация выходов оговаривается при заказе

Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2011.

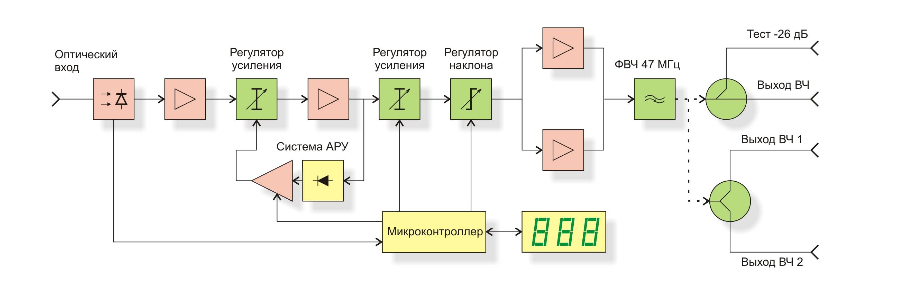

Структурная схема приёмника оптического SHO 210E:

Структурная схема приёмника оптического SHO 210A-E
