Версия для печатиПриемник оптический FORO 808E SM5 FOROtel, 116 дБмкВ, АРУ, SNMP(C), IP52, ЭУ

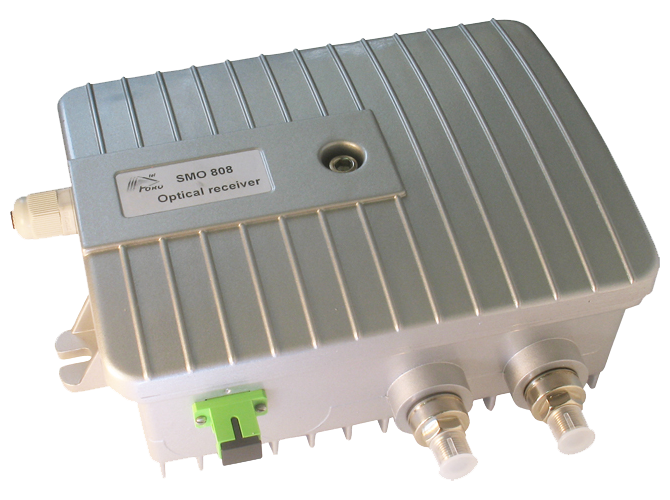

Приемник оптический FORO 808E SM5 FOROtel, 116 дБмкВ, АРУ, SNMP(C), IP52, ЭУ

Приемник оптический FORO 808E SM5 FOROtel, 116 дБмкВ, АРУ, SNMP(C), IP52, ЭУ

Артикул: FORO 808E SM5

Субмагистральный оптический приемник. Электронное управление и индикация. Встроенная система АРУ. Модуль удаленного мониторинга и управления SM 500.

Статус: Под заказ

Опт1 10 495.80 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 10 319.40 a i При разовом заказе на сумму более 300 000 руб.



Особенности:

  • Электронное управление параметрами с цифровой индикацией
  • Индикация выходного уровня
  • Модуль удаленного мониторинга SNMP и управления (опционально)
  • Выходной уровень 116 дБмкВ, (42 канала, наклон 9 дБ)
  • Большой сквозной коэффициент усиления обеспечивает высокий выходной уровень сигнала, при низких уровнях входной оптической мощности
  • Мощный двухтактный GaAs Push-Pull выходной каскад с минимальными интермодуляционными искажениям
  • Система стабилизации уровня выходного сигнала учитывает величину входной оптической мощности, индекс оптической модуляции  и количество каналов в групповом сигнале
  • Комплексная защита от перенапряжений по выходу (частотные диплексеры, наносекундные диодные ограничители)
  • Встроенный коммутируемый сплиттер по выходу
  • Низкое энергопотребление и защита от перенапряжений в линии питания

Технические характеристики:

Оптические параметры
Рабочая длина волны, нм1100... 1650
Диапазон работы АРУ, дБм-9 ... +2
Возвратные оптические потери, не хуже, дБ45
ВЧ параметры
Диапазон частот, МГц47 ... 862
Неравномерность АЧХ, дБ± 0,75
Отношение несущая/шум (CNR), дБне менее 51
Выходной уровень (42 канала, 9 дБ наклон, CTB<-58дБ, CSO < –62дБ), не менеене менее 116 дБмкв
Точность поддержания уровня выходного сигнала в системе АРУ± 0,5 дБ
Сопротивление нагрузки, Ом75
Коэффициент отражения по выходу14
Глубина регулировки усиления, дБ0 ... 25
Глубина регулировки наклона АЧХ, дБ0 ... 18
Регулировака диапазона АРУ, шаг 0,2 дБ-2 ... +2
Ослабление на контрольном отводе, дБ30
Общие параметры
Напряжение питания176 - 250 В, 50Гц
Потребляемая мощность, не более15 В*А
Габаритные размеры200 х 145 х 80 мм
Масса1,2 кг
Тип ВЧ соединений5/8'' или F (переходник в комплекте)
Тип оптического коннектораSC/APC
Диапазон рабочих температур-20 ... +50°С
Класс пыле-/влаго- защищённости корпусаIP 52

Функциональность модуля мониторинга и управления:

  • Поддержка DHCP, HTTP, SNMPv2c, SNMP Trap, ICMP
  • Интерфейс Ethernet 10Мбит (10Base-T IEEE 802.3)
  • Уникальный МАС адрес
  • Мониторинг параметров входной оптической мощности, состояния системы АРУ, температуры оптического приемника, состояние охранного датчика
  • Удаленное управление параметрами аттенюатора, эквалайзера, корректировка уставки АРУ
  • Мониторинг уровня выходного сигнала

Отображается уровень выходного группового РЧ сигнала в дБмкВ в пересчёте на 42 канала при плоской АЧХ с учетом ослабления межкаскадного аттенюатора, величина наклон аэквалайзера не учитывается.

Величина отображаемого уровня корректна, если система АРУ находится в рабочем диапазоне.
