Версия для печатиШкаф настенный 19" SmartLine (750 х 520 х 210) Ижтехноком

Разработан специально для компактного размещения в едином корпусе коммуникационного узла доступа для организации "последней мили".

Особенности конструкции:

• Основа конструкции шкафа — настенное основание выполненное в 19" формате глубиной 50 мм, позволяет смонтировать стандартное 19" оборудование - кроссы 110 типа, кроссы для плинтов телефонных, организаторы кабельные
• Предусмотрены выделенные места в верхней части основания (при вертикальном размещении) для установки до 2-х блоков розеток (по 3 евророзетки), предустановлена ДИН-рейка для организации вводной группы питания (автоматы, розетки, счетчик э/э и т.д.)
• Средняя часть основания имеет штатные места для установки 2-х оптических сплайс-кассет и разделительный кабель-канал для организации потоков кабеля и крепления. Проходные кабельные вводы (снизу и сверху) 30х110мм снабжены прижимными планками для фиксации кабельных жгутов. Отдельные кабельные вводы  в углах основания предназначены для ввода кабеля питания
• Пара 19" профилей емкостью 3U устанавливается перпендикулярно плоскости основания и имеет возможность смещения по вертикали по стандартным 19" точкам крепления, что позволяет компактно разместить 19" коммуникационное оборудование большой глубины. Есть возможность дополнить конструкцию произвольным количеством 19" профилей

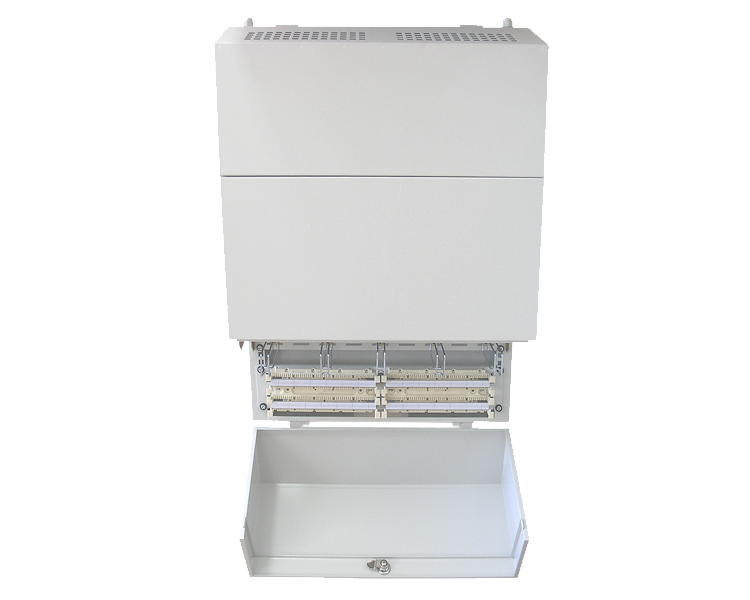

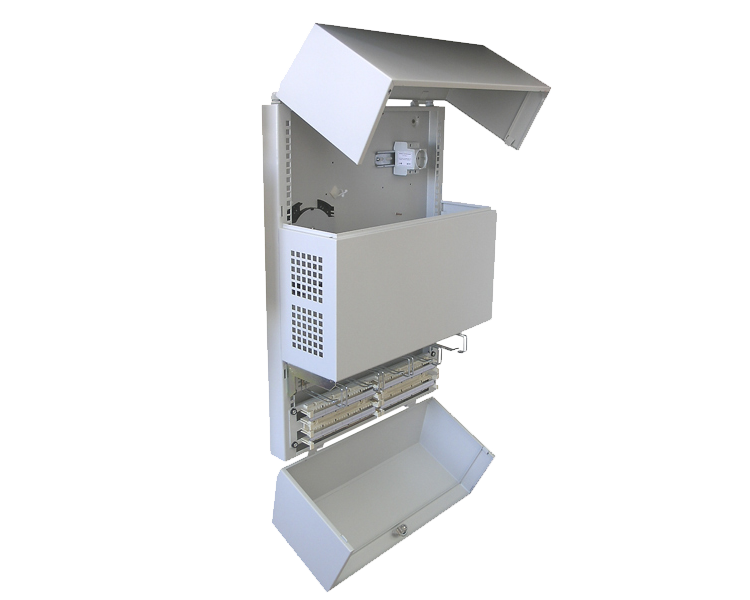

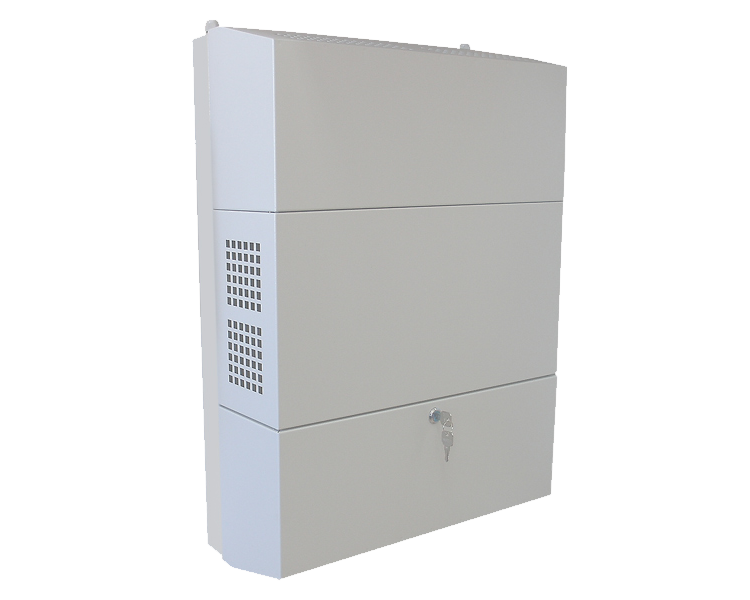

• Внешняя оболочка шкафа состоит из 2-х откидных крышек (верхней и нижней) и центрального съемного кожуха. Верхняя крышка и центральный кожух имеют вентиляционные отверстия для отвода тепла. Фиксация верхней крышки происходит при запирании нижней крышки. Нижняя крышка снабжена замком

Общая идеология размещения оборудования

• Ввод магистрального (медного, оптического) кабеля через верхний кабельный ввод, крепление посредством центрального кабель-канала
• "Разварка" оптического волокна в сплайс-кассетах и крепление в проходных адаптерах либо кроссировка медного кабеля в нижнем кроссовом поле
• Ввод силового кабеля в блоки розеток либо организация вводной группы на ДИН-рейке
• Ввод абонентского кабеля через нижний кабельный ввод и монтаж в кроссовом поле
• Установка активного коммуникационного оборудования вертикально на 19" профиля
• Коммутация оборудования, организация кабеля посредством кабельных организаторов и укладка излишков кабеля в основание шкафа

Технические характеристики:
