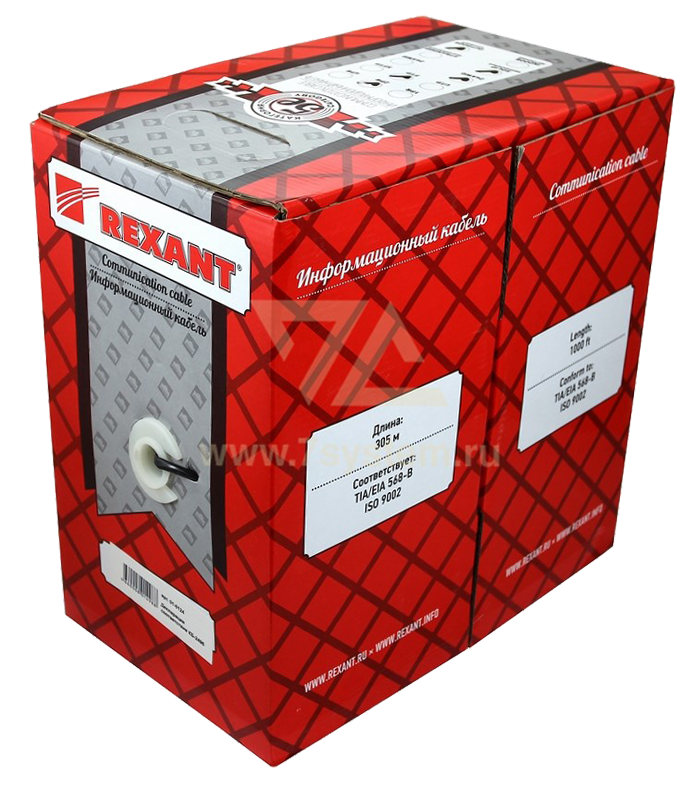

Кабель FTP 4PR 24AWG CAT5e Rexant, 305 м
Артикул: 01-0143
Экранированная витая пара, материал проводника высокоочищенная бескислородная медь, 24 AWG. Материал оболочки – ПВХ (PVC).Статус: В наличии
Опт1 41.60 a
Опт2 40.86 a
Проводник изготовлен из медной проволоки 24 AWG, большое сечение жилы способствует надежности передачи данных.
Волновое сопротивление каждой пары 100 Ом.
Кабель связи симметричный марки REXANT типа FTP CAT5E соответствует требованиям документа "Правила применения кабелей связи с металлическими жилами", утвержденного приказом Министерства информационных технологий и связи №46 от 19.04.2006 г., зарегистрировано в Минюсте России 28 апреля 2006 г., регистрационный №7771 и не окажет дестабилизирующее воздействие на целостность, устойчивость функционирования и безопасность единой сети электросвязи Российской Федерации.
Описание:

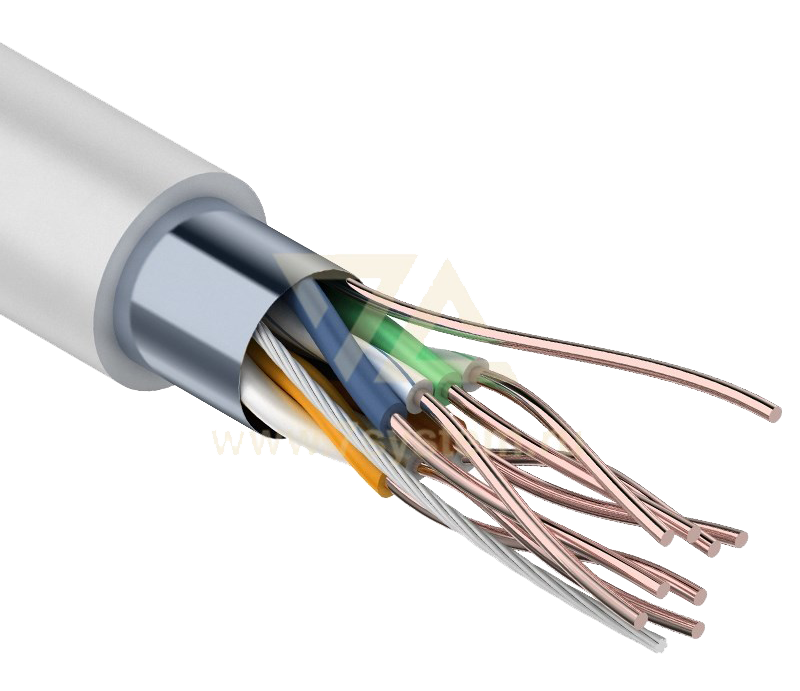

Кабель состоит из изолированных медных однопроволочных токопроводящих жил, скрученных в группы следующих типов: пара, звездная четверка, двойная парная, двойная звездная. Каждая жила в полиэтиленовой изоляции и имеет цветовую идентификацию. Кабель снабжен экраном, наложенным на сердечник с дополнительным проводником для обеспечения электрической непрерывности экрана. Оболочка кабеля сплошная из ПВХ. Предусмотрен разрывной шнур для зачистки оболочки кабеля.
Условия применения:
Применяется в системах СКС при прокладке внутри зданий.
Выполняемые функции:
- Обеспечение передачи цифровых сигналов в диапазоне частот, соответствующих категории 5.
- Электрические характеристики (20 °C):
- Диапазон частот – до 100МГц
- Сопротивление токопроводящей жилы – не более 96 Ом/км
- Сопротивление изоляции проводника – не менее 5 ГОм/км
- Электрическая емкость пар – не более 56 нФ/км
Частотные характеристики:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,3 | 62,5 | 100 | 125 |
| Собственное затухание, дБ/100м | 2 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 | 24,9 |
| Переходное затухание между цепями на ближнем конце кабеля (NEXT), дБ/100м | 62 | 53 | 47 | 44 | 43 | 40 | 35 | 32 | |
| Защищенность цепи на дальнем конце кабеля(FEXT), дБ/100м | 61 | 49 | 41 | 37 | 35 | 31 | 25 | 21 | |
| Обратные потери (RL), на длине 100м, дБ, не менее | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Условия эксплуатации:
- Диапазон температур: от минус 10 °C до плюс 40 °C
- Прочность изоляции проводника при растяжении - не менее 9.0 МПа
- Минимальный радиус изгиба - не более 20 наружных диаметров кабеля
