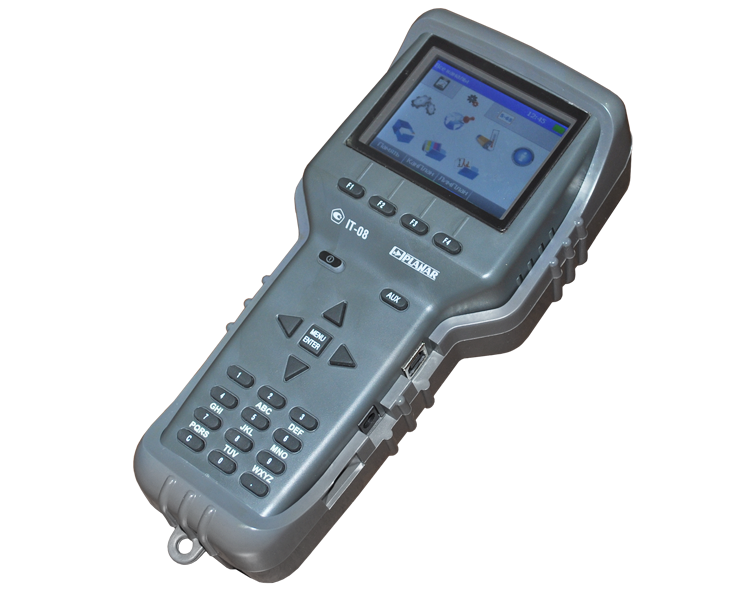

Измеритель сигналов DVB-Т ИТ-088 Планар
Артикул: Y0169
Модульный прибор с цветным дисплеем, со сменным модулем, предназначенным для измерения параметров эфрирного цифрового телевидения DVB-T с модуляцией COFDM. Подключается к ПК по USB для настройки, управления, формирвания отчетов.Статус: Под заказ
Опт1 0.00 a
Опт2 0.00 a
Компактный, легкий прибор для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией (COFDM).
Анализатор может использоваться при контроле и настройке сетей распределительных приемных систем телевидения и радиовещания, отдельных элементов построения сети и других радиоэлектронных устройств.
Режимы измерения:
- Констелляционная диаграмма, с отображением всего рабочего поля или отдельного квадранта
- Измерение BER/MER для каналов с цифровой модуляцией, с отображением результатов измерения в виде горизонтальных гистограмм
- Измерение показателей качества приема для каналов с цифровой модуляцией, с отображением результатов в табличном виде
- Измерение параметров радиосигнала в частотной точке
- Анализатора спектра, с полосой обзора 14, 28, 56, 112 МГц
- Гистограммные измерения обзор, наклон и неравномерность
Режим измерения в точке:
- для аналоговых каналов: уровень напряжения радиосигнала, отношение Видео/Звук и отношение Сигнал/Шум
- для цифровых каналов: фактический уровень напряжения радиосигнала и отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения
Измеряемые показатели качества приема каналов с цифровой модуляцией:
- Коэффициент ошибок модуляции (MER)
- Частота ошибочных битов до декодера Витерби (preBER)
- Частота ошибочных битов после декодера Витерби (postBER)
- Число ошибочных пакетов после декодера Рида-Соломона
- Запас помехоустойчивости (Margin)
- Смещение несущей частоты канала относительно частоты настройки
Динамическая записная книжка позволяет запомнить:
До 32-х частотных планов с именами каналов (до 112 каналов в каждом) с произвольной настройкой несущих изображения. Предусмотрен режим автоматического определения частотного плана. Для каналов с цифровой модуляцией производится автоматический поиск параметров настройки (вид модуляции, ширина канала, защитный интервал, число поднесущих, относительная скорость кода, режим работы декодера Витерби)
до 112 страниц параметров телевизионных каналов (уровень, отношение видео/звук и сигнал/шум) по любому подготовленному частотному плану с проверкой на соответствие требованиям ГОСТ и документированием результатов проверки — запись комментариев для страницы и запоминание даты и времени проведения проверки. Для каналов с цифровой модуляцией производится измерение мощности в полосе канала, отношения сигнал/шум, postBER, MER
до 110 страниц спектра с шагом 125 кГц с произвольным выбором границ сканирования и запоминанием комментариев для страницы, даты и времени проведения измерения. Объем памяти позволяет сохранить до 14-ти страниц спектра в полном частотном диапазоне
Особенности:
- Контроль канала звукового сопровождения через встроенный динамик
- Измерение переменного и постоянного напряжение на входном разъёме в диапазоне от 10 до 100 В
- Возможность работы с персональным компьютером для получения дополнительных сервисных режимов (проведение всех видов измерений с отображением результатов на ПК, чтение и редактирование записной книжки, обновление программного обеспечения, редактирование стандарта распределения каналов)
- Программное обеспечение прибора допускает обновление пользователем
- Подключение к персональному компьютеру через RS-232 порт
Описание:
| Время непрерывной работы прибора от аккумуляторов, ч | не менее 6 |
| Габаритные размеры прибора, мм | 200x90x55 мм |
| Масса прибора с аккумуляторами, кг | 0,6 |
| Рабочая температура, °C | -10 ... +40 |
Технические характеристики:
| Диапазон перестройки, МГц | 5 – 900 |
| Диапазон рабочих частот, МГц | 45 – 865 |
| Шаг перестройки по частоте, кГц | 125 |
| Выбор стандарта распределения каналов | загружается с ПК |
| Ослабление встроенного аттенюатора, дБ | 20, 40 |
| Усиление встроенного усилителя (только для режимов измерения параметров каналов с цифровой модуляцией), дБ | 11 |
| Затухание несогласованности на входе не менее | 14 дБ (атт-0дБ) 18 дБ(атт-20, 40дБ) |
| Диапазон измеряемых уровней в режиме ручного выбора ослабления аттенюатора | 30 - 80 дБмкВ с выключенным аттенюатором |
| 50 - 100 дБмкВ с включенным аттенюатором | 20 дБ |
| 70 - 120 дБмкВ с включенным аттенюатором | 40 дБ |
| Разрешение по измеряемому уровню, дБ | 0,1 |
| Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 30 до 120 дБмкВ на частоте настройки, дБ | ±1,5 |
| Пределы допускаемой относительной погрешности измерения в рабочем диапазоне температур окружающего воздуха, дБ | ±2,2 |
| Полоса пропускания канала измерения по уровню минус 3 дБ, кГц | 230 ± 60 |
| Параметры COFDM демодулятора | |
| Модуляция поднесущих | QPSK, QAM16, QAM64 |
| Ширина канала, МГц | 6, 7, 8 |
| Число поднесущих | 2k, 4k, 8k |
| Иерархичная модуляция | α=1, α=2, α=4 |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32 |
| Относительная скорость кода | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Диапазон измерения MER, дБ | 16 - 35 (QAM64, скорость кода = 2/3) |
| Разрешение по измерению MER, дБ | 0,1 |
| Диапазон измерения BER до декодера Витерби | 1,0-3 – 1.0-8 |
| Диапазон измерения BER после декодера Витерби | 1,0-3 – 1.0-8 |
| Время установления рабочего режима, мин не более | 10 |
