Версия для печатиИзмеритель сигналов мультисистемный ИТ-100 Планар

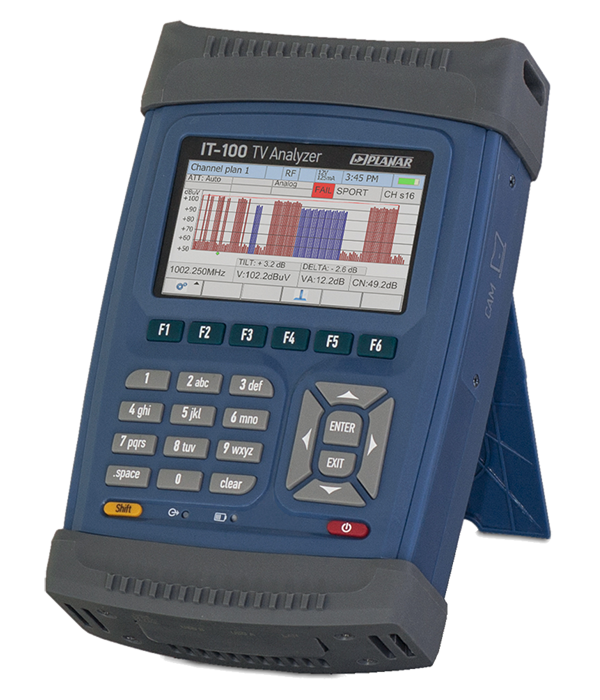

Измеритель сигналов мультисистемный ИТ-100 Планар

Измеритель сигналов мультисистемный ИТ-100 Планар

Артикул: Y0511

Анализатор ТВ сигналов мультисистемный ИТ-100 предназначен для измерения параметров сигналов цифрового и аналогового телевидения. Измеритель может использоваться при контроле и настройке кабельных коаксиальных, оптоволоконных или IP сетей приема телевидения и радиовещания, отдельных элементов построения сети и прочих радиоэлектронных устройств.

Статус: Под заказ

Опт1 150 128.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 143 304.00 a i При разовом заказе на сумму более 300 000 руб.

Измерение параметров телевизионных сигналов:

  • Аналоговое телевидение: поддержка стандартов PAL, SECAM, NTSC.
    Измеряемые параметры: Уровень, Видео/Звук, Сигнал/Шум (внутри и вне полосы видеосигнала), Глубина модуляции, Уровень паразитной модуляции (HUM), уровень CSO&CTB помех.
  • Кабельное цифровое телевидение: поддержка стандартов DVB-C, ITU-T J.83 Annex B, C.
    Измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок.
  • Наземное вещательное цифровое телевидение: поддержка стандартов DVB-T, DVB-T2.
    Измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, эхо диаграмма, временной анализ появления ошибок.
  • Спутниковое вещательное цифровое телевидение: поддержка стандартов DVB-S, DVB-S2.
    Измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок.
  • IP цифровое телевидение: поддержка UDP и RTP протокола, прием транспортного потока через unicast и multicast (IGMPv2).
    Измеряемые параметры: средняя скорость потока, число потерянных пакетов (для RTP), неравномерность интервала прихода пакетов.

Дополнительные возможности анализатора ИТ-100:

1. Контроль ТВ изображения и канала звукового сопровождения:

  • Аналоговых каналов PAL, SECAM, NTSC
  • Радио ФМ станций
  • Цифровых каналов с кодировкой MPEG-1, MPEG-2, MPEG-4, H.264 с разрешением SD или HD
  • Закрытых программ при установке CAM модуля
  • IPTV каналов

2. Анализ MPEG транспортного потока:

  • Трехуровневый анализ на соответствие требованиям стандарта TR101290
  • Анализ в реальном масштабе времени
  • Запись потока в файл для дальнейшего анализа

3. Поддержка измерений в оптоволоконной кабельной сети:

  • Встроенный оптический приемник с полосой до 2150МГц
  • Поддержка всех измерений с оптического входа
  • Измерение мощности оптического сигнала
  • Работа в диапазоне длин волн от 1100 до 1650 нм
  • Сменные FC и SC адаптеры входного оптического разъема

4. Питание внешних устройств:

  • Встроенный управляемый источник дистанционного питания от 5 до 24В
  • Поддержка стандарта DiSEqC уровня 2.1
  • Мощность источника дистанционного питания 5 Вт
  • Измерение постоянного и переменного напряжения на входном РЧ разъеме

5. Поддержка интерфейсов:

  • USB 2.0 device для подключения анализатора к персональному компьютеру
  • USB 2.0 host для подключения FLASH накопителей
  • ETHERNET RJ45 10/100M для обновления ПО, удаленного управления и работой с IPTV
  • PCMCIA порт для подключения CAM модуля

Основные технические характеристики:

  • Диапазон рабочих частот: 5…2150MHz
  • Диапазон измеряемых уровней: 20…120 дБмкВ
  • Пределы погрешности измерения уровня: ±1.2дБ
  • Шаг перестройки по частоте: 25 кГц
  • Время сканирования в режиме анализатора спектра от 70 до 250 мс

Общие характеристики анализатора ИТ-100:

  • Встроенный TFT цветной дисплей 4.3” с разрешением 480x272 пикселей
  • Встроенный динамик
  • Работа от встроенного аккумулятора и зарядного устройства
  • Время работы от аккумулятора 4 часа
  • Масса анализатора 1.5 кг
  • Работа в диапазоне температур от -10 до +50 C
