Версия для печатиРефлектометр оптический kb-5800-7-01 Квант

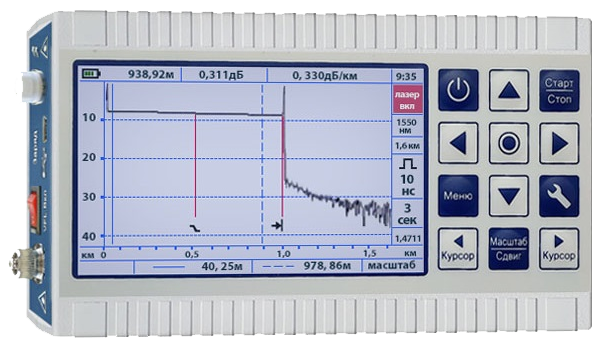

Рефлектометр оптический kb-5800-7-01 Квант

Рефлектометр оптический kb-5800-7-01 Квант

Артикул: kb-5800-7-01

Служит для измерения затухания в оптических волокнах и их соединениях, измерения длины кабеля и расстояния до мест неоднородностей в волоконно-оптических системах передачи. Квант может применяться при строительстве, ремонте и обслуживании волоконно-оптических линий связи. Идеально подходит для локализации повреждений оптического волокна.

Статус: Под заказ

Опт1 78 250.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 76 880.00 a i При разовом заказе на сумму более 300 000 руб.

Основные функции:

  • Измерение затухания в оптических волокнах и их соединениях
  • Измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи

Технические характеристики:

  • Тип излучателя: лазеры
  • Длина волны: 1310 нм, 1550 нм
  • Диапазон измеряемых расстояний минимальный: от  0 до 50 м
  • Диапазон измеряемых расстояний максимальный: до 200 км
  • Разрешение: 0,25 м
  • Длительность зондирующего импульса: от 5 нс до 50 мкс
  • Динамический диапазон при импульсе 10 мкс и времени измерения 3мин: не менее 32/30 дБ
  • Число точек рефлектограмм: 12 800
  • Величина мертвой зоны при импульсе 5 нс по затуханию не более 6 м
  • Величина мертвой зоны при импульсе 5 нс по событию не более 3 м
  • Установка показателя преломления: в диапазоне от 1 до 2 с шагом 0,00001
  • Дискретность измерения затухания: 0,001 дБ
  • Количество рефлектограмм, сохраняемых в памяти: 250 шт.
  • Рефлектограммы сохраняются с параметрами измерений и дополнительным текстом
  • Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм
  • Автоматический анализ рефлектограмм
  • Измерение затухания на выбранном участке кабеля
  • Расчет затухания на 1 км. кабеля
  • Тип разъема: FC

Общие характеристики:

  • Энергонезависимая память и часы реального времени
  • Дисплей: графический, цветной  разрешение - 470х272
  • Размер рефлектометра 158х92х36 мм
  • Вес рефлектометра не более 0,5 кг

Особенности:

  • Высокая чувствительность
  • Доступная цена
  • Простота в эксплуатации
  • Настройка всех параметров измерения на одном экране в течении нескольких секунд. Минимум времени на обучение работы с рефлектометром
  • Маленький размер

АВТОМАТИЧЕСКИЙ АНАЛИЗ РЕФЛЕКТОГРАММ:

Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий. На самой рефлектограмме в месте события устанавливаются маркеры красного цвета и пиктограммы соответствующие типу события.

СВЯЗЬ С КОМПЬЮТЕРОМ:

В рефлектометре предусмотрена возможность передачи снятых рефлектограмм по USB - интерфейсу в компьютер для дальнейшего анализа и хранения (ПО для просмотра рефлектограмм на ПК в комплекте).

ИЗМЕРЕНИЕ ЗАТУХАНИЯ:

Измерение затухания на выбранном участке. Расчет затухания на 1 км. кабеля.

ПИТАНИЕ ТЕСТЕРА:

Питание рефлектометра осуществляется от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5В и током 1А (например зарядные устройства смартфонов).

КОМПЛЕКТ  ПОСТАВКИ:

  • Рефлектометр – 1 шт.
  • Сетевой адаптер/зарядное устройство AC/DC 220/5В, 1А – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Кабель USB-A – USB-B – 1 шт.
  • USB-флеш-накопитель с ПО для ПК – 1 шт.
  • Сумка - чехол – 1 шт.
