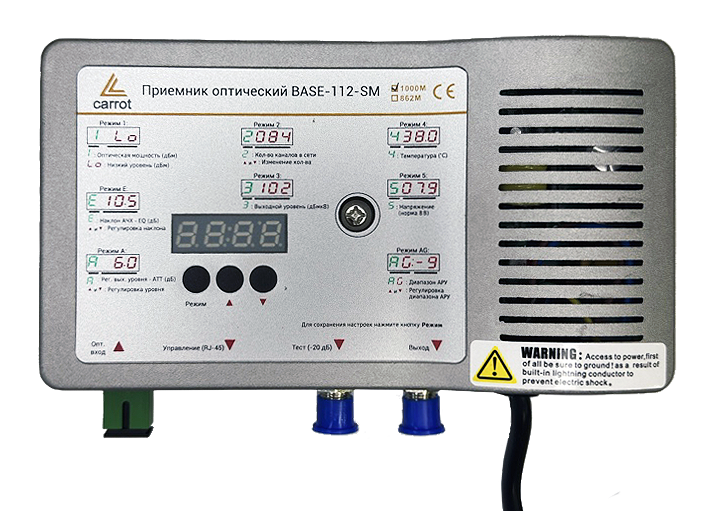

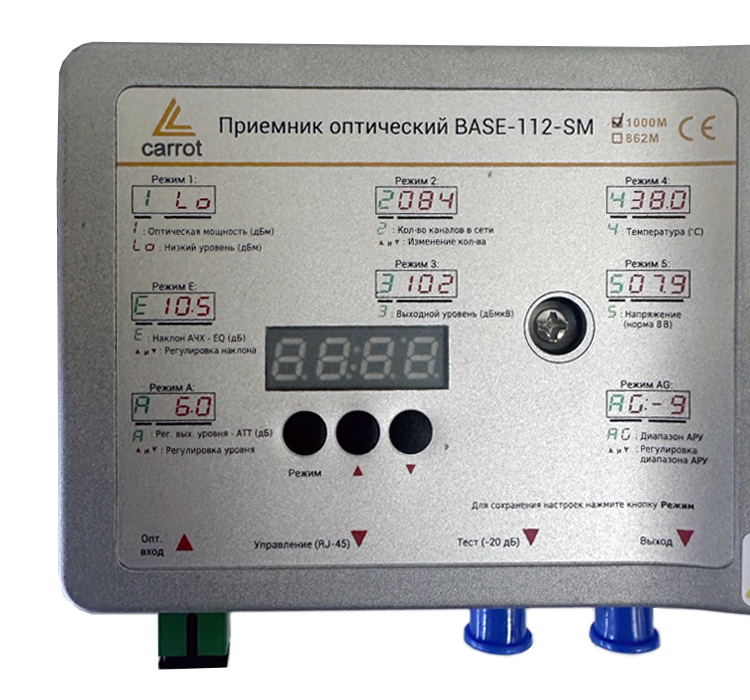

Приемник оптический BASE-112-SM Carrot, 112 дБмкВ, АРУ, 220В, SNMP

Артикул: Carrot BASE-112-SM

Модель оптического приемника с большим диапазоном входной оптической мощности, АРУ, с одним РЧ выходом высокой мощности и тестовым отводом -20 дБ, низким электропотреблением, с интерфейсом RJ-45 для удаленного управления и мониторинга (SNMP, WEB), питанием 220В.

Статус: В наличии

Опт1 5 546.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 5 282.00 a i При разовом заказе на сумму более 300 000 руб.

BASE-112-SM - модель оптического приемника с большим диапазоном входной оптической мощности, АРУ, с одним РЧ выходом высокой мощности и тестовым отводом -20 дБ, низким электропотреблением, с интерфейсом RJ-45 для удаленного управления и мониторинга (SNMP, WEB), питанием 220В.

Особенности:

АРУ (AGC), регулируемый диапазон АРУ
Полностью MMIC усилительная схема, низкое энергопотребление
Электронная регулировка ATT и EQ (0–20 дБ)
Встроенный Ethernet транспондер, поддержка удалённого сетевого управления
Металлический корпус — хорошее охлаждение и долговечность
Встроенный надёжный источник питания

Технические характеристики:

Оптические параметры
Входная опт. мощность	-9 ~ +2 дБм
Диапазон работы АРУ	(-9 дБм /-8 дБм /-7 дБм /-6 дБм /-5 дБм /-4 дБм) ~ (+2дБм) регулируемый
Оптические возвр. потери	>45 дБ
Рабочая длина волны	1100 ~ 1600 нм
Тип оптического разъема	SC/APC
Тип волокна	Одномодовое
РЧ параметры
Диапазон частот	45 ~ 1003 МГц
Неравномерность АЧХ	±0.75 дБ
Номинальный уровень выхода	≥ 108 дБмкВ
Максимальный уровень выхода, дБмкВ	≥ 110 - АРУ: -9 ~ +2дБм ≥ 114 - АРУ: -7 ~ +2дБм
Выходные обратные потери	≥16 дБ
Импеданс выхода	75Ω
Диапазон рег. наклона (EQ)	0～20 дБ (шаг 0.5дБ)
Диапазон рег. аттенюатора	0～20 дБ (шаг 0.5дБ)
C/N (42 канала, OMI=3.5%, Pin=-1dBm, 110 дБмкВ, EQ=9dB)	≥ 51
C/CTB (42 канала, OMI=3.5%, Pin=-1dBm, 110 дБмкВ, EQ=9dB)	≥ 60
C/CSO (42 канала, OMI=3.5%, Pin=-1dBm, 110 дБмкВ, EQ=9dB)	≥ 60
MER (112 цифровых каналов (114~1002 МГц), OMI=3.0%, АРУ, >106дБмкВ, EQ=9dB)	≥ 38
BER (112 цифровых каналов (114~1002 МГц), OMI=3.0%, АРУ, >106дБмкВ, EQ=9dB)	＜1.0E-9
Общие
Напряжение питания	AC（150~265）В
Рабочая температура	-40~60°C
Потребляемая мощность	≤ 8 ВА
Габариты	190 мм（Д）* 110 мм（Ш）* 52 мм（В）

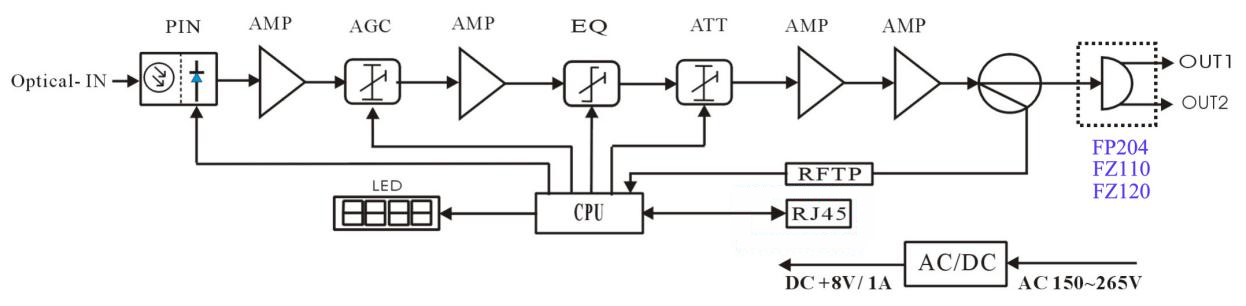

Блок-схема:

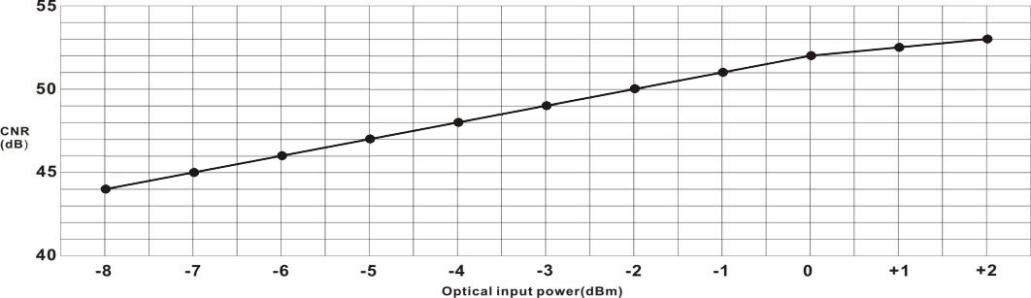

Таблица зависимости входной оптической мощности и С/Ш:
