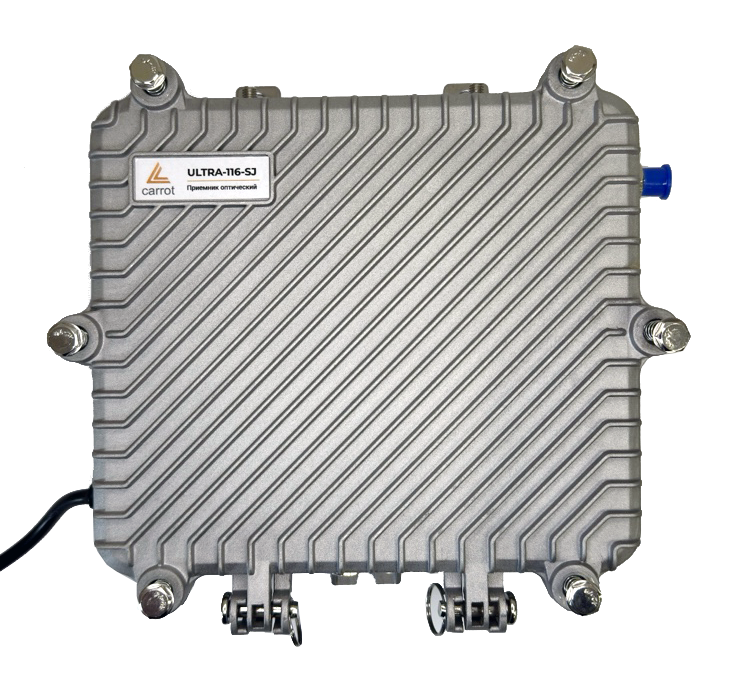

Приемник оптический ULTRA-116-SJ Carrot, 116 дБмкВ, АРУ, 220В

Артикул: Carrot ULTRA-116-SJ

Оптический приемник с полосой пропускания до 1003 МГц. Он обладает широким диапазоном принимаемой оптической мощности, высоким уровнем выходного сигнала, низким энергопотреблением и компактной конструкцией. Устройство легко устанавливается и идеально подходит для построения оптических кабельных сетей.

Статус: В наличии

Опт1 4 287.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 4 082.00 a i При разовом заказе на сумму более 300 000 руб.

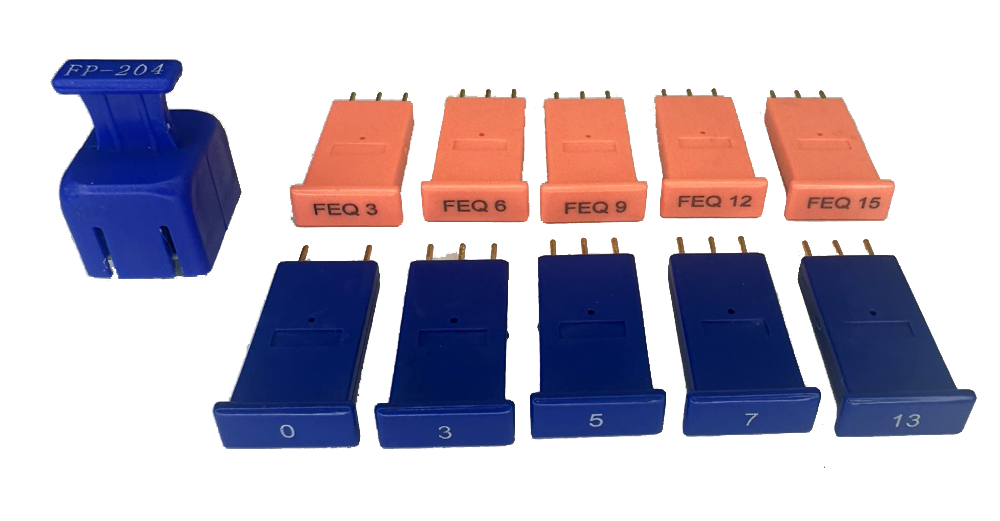

Является упрощенной версией приемника ULTRA-116-S, вместо электронной регулировки усиления и наклона используются сменные вставки, идущие в комплекте.

ULTRA 116 SJ — оптический приемник с полосой пропускания до 1003 МГц. Он обладает широким диапазоном принимаемой оптической мощности, высоким уровнем выходного сигнала, низким энергопотреблением и компактной конструкцией. Устройство легко устанавливается и идеально подходит для построения оптических кабельных сетей.

Особенности:

Высокочувствительный PIN фотодиод для преобразования оптического сигнала.
Конструкция с полосой пропускания до 1003 МГц.
Светодиодный индикатор из 10 сегментов для точного отображения уровня входной оптической мощности.
Оптимизированная схема:
- входной каскад выполнен по технологии SMT,
- выходной каскад — на модульном усилителе, обеспечивающем плавную передачу сигнала.
Высокий коэффициент усиления и низкие искажения.
АРУ: при входной мощности от –7 до +2 дБм уровень выхода и показатели CTB и CSO остаются практически неизменными.
Оптический порт расположен внутри приемника.

Технические характеристики:

Оптические параметры
Диапазон принимаемой оптической мощности	–7 ~ +2 дБм
Диапазон оптического АРУ	+2 ~ –7 дБм
Оптические возвратные потери	> 45 дБ
Длина волны приема	1100 ~ 1600 нм
Тип разъёма	SC/APC
Тип волокна	одномодовое
Параметры линии связи
C/N	≥ 51 дБ
C/CTB	≥ 67 дБ (при EQ 8 дБ, уровень выхода 108 дБмкВ (FZ110))
C/CSO	≥ 62 дБ
RF параметры
Диапазон частот	45 ~ 1003 МГц
Неравномерность в полосе	± 0,75 дБ
Номинальный уровень вых.	≥ 108 дБмкВ
Максимальный уровень вых.	≥ 116  дБмкВ (при входной оптической мощности –7 ~ +2 дБм)
Возвратные потери	≥ 16 дБ
Выходное сопротивление	75 Ом
Диапазон регулировки EQ	0 ~ 15 дБ
Диапазон регулировки ATT	0 ~ 15 дБ
Общие характеристики
Напряжение питания	AC  150 ~ 265 В
Рабочая температура	–40 ~ 60 °C
Потребляемая мощность	≤ 18 В·А
Габариты	220 мм  (Д) × 205 мм  (Ш) × 65 мм (В)

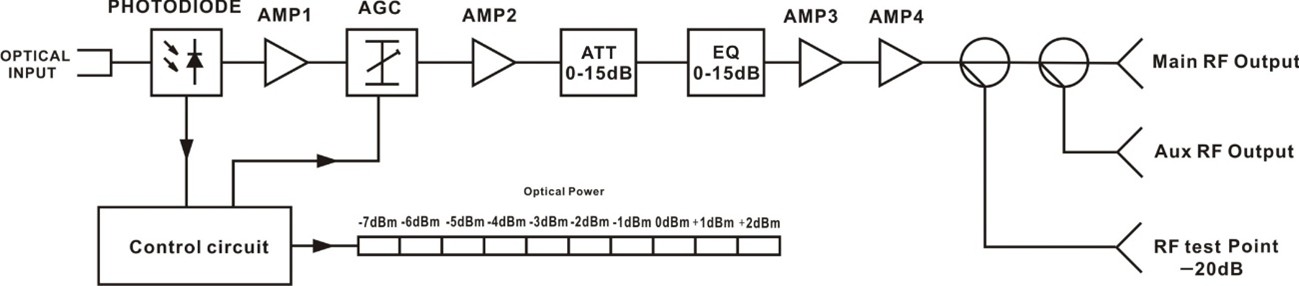

Блок схема:

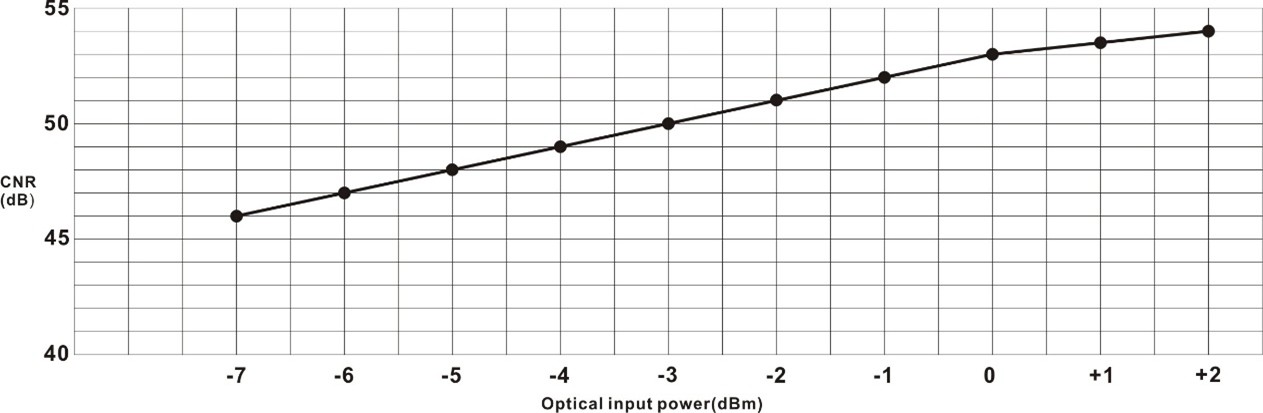

Таблица зависимости между входной оптической мощностью и CNR:
