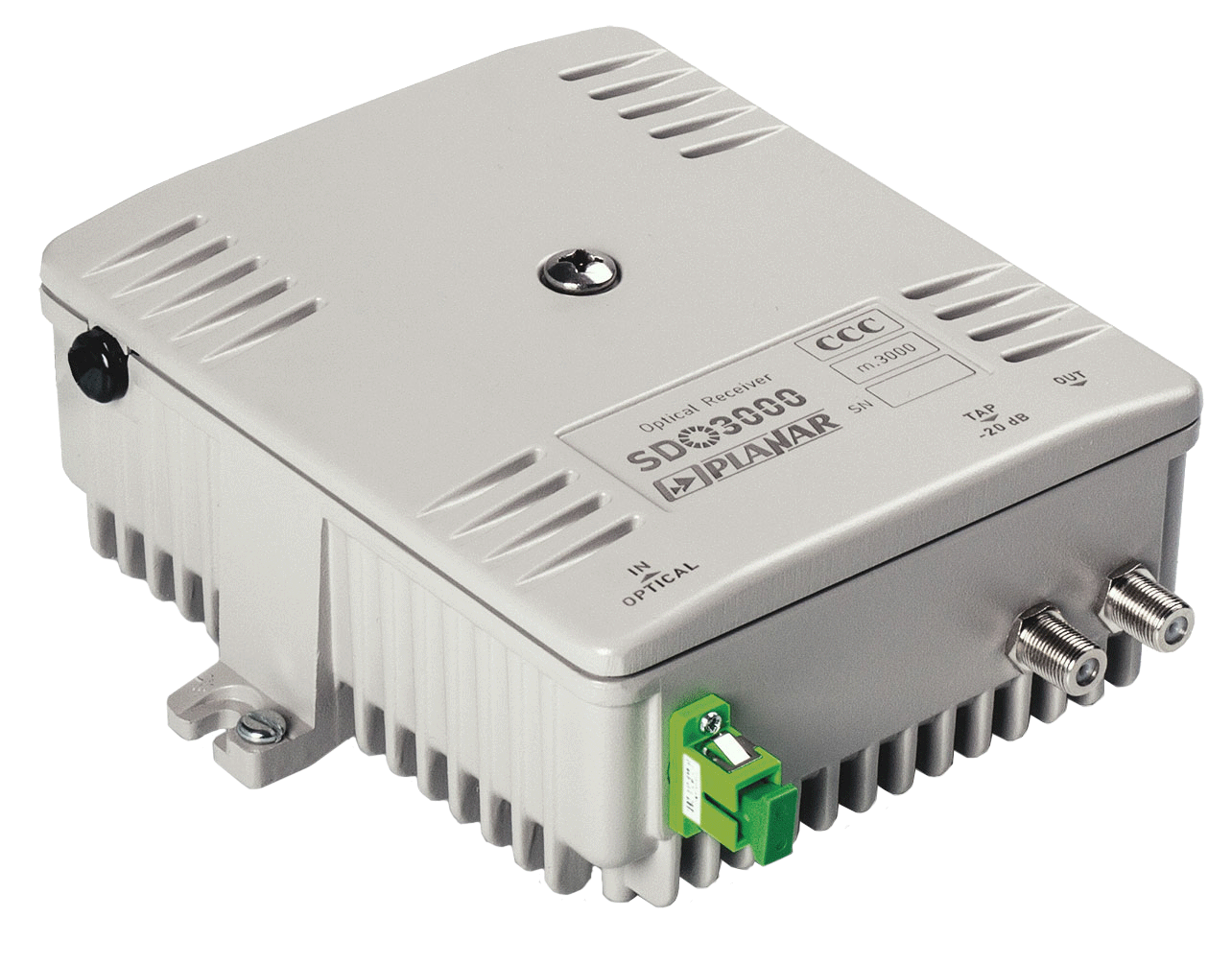

Приемник оптический SDO3000 мод. 3000 Планар
Артикул: J0070
Оптический приемник с высоким выходным уровнем 114 дБмкВ, АРУ, входная мощность -8,5 ... +3 дБмВт.Статус: В наличии
Опт1 6 777.00 a
Опт2 6 677.00 a
Особенности:
- Высокий выходной уровень
- Электронные регулировки усиления
- Система АРУ
- Индикация входной оптической мощности и выходного уровня
- Широкий диапазон входной оптической мощности
- Встроенный регулятор наклона
- Компактный помехозащищенный корпус
Технические характеристики:
| Диапазон рабочих частот, МГц | 48 ... 862 |
| Неравномерность АЧХ, дБ | ±0,75 |
| Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC 42к), дБмкВ, с наклоном 9 дБ без наклона | 114 110 |
| Длина волны оптического сигнала, нм | 1200 ... 1600 |
| Входная оптическая мощность, дБмВт | -8,5 ... +3 |
| Диапазон эффективной работы АРУ, дБмВт | -8 ... +2 |
| Режим работы АРУ | выкл/по входу |
| Возвратные оптические потери, дБ | 45 |
| Эффективность эквивалентного входного шумового тока, пА/√Гц | 4,5 |
| Диапазон регулировки уровня, дБ | 20 |
| Диапазон регулировки наклона, дБ | 0/6/9 (перемычка) |
| Затухание несогласованности, дБ, не менее | 18 |
| Присоединительный размер | 3/8'' (F) |
| Ослабление сигнала на контрольном отводе, дБ | 20 |
| Количество входов | 1 |
| Оптический разъем | SC/APC |
| Отношение сигнала к фоновой помехе, дБ | 70 |
| Напряжение питания от сети, В | ~180 ... 250 |
| Потребляемая мощность, Вт | 12 |
| Габаритные размеры, мм | 165 х 155 х 60 |
| Масса, кг | 1,5 |
| Диапазон рабочих температур, °С | -20 ... +50 |
| Удаленный доступ | нет |
Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.
| Интерфейсы управления | |
| Удалённое управление | Ethernet 10/100Mbit |
| Местное управление | Кнопочное управление |
| Поддерживаемые сетевые протоколы | IP, UDP, DHCP, FTTP, SNMP, HTTP, Telnet, протокол управления ПЛАНАР |
| Интерфейсы пользователя и индикация | |
| Удалённое управление | TelNet Web-интерфейс Специализированное ПО по протоколу SNMP Cпециализированное ПО по протоколу ПЛАНАР Стандартный SNMP браузер |
| Местное управление | Ручное управление с помощью кнопок внутри приемника |
| Органы индикации | Многофункциональный 3х-разрядный индикатор Индикатор активного оптического входа Индикатор питания |
| Контролируемые параметры оптического приёмника и управление | |
| Максимальное число поддерживаемых оптических входов приёмника | 2 |
| Измеряемая входная мощность, дБм | -11 ... +3 |
| Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ | 80 ... 120 |
| Температура внутри корпуса оптического приёмника, °С | 0 ... 100 |
| Напряжение источника питания, В | +9 |
| Контроль электропитания и состояния АКБ оптического приёмника с ИБП | Опционально |
| Ёмкость внутреннего журнала событий, событий | 20000 |
| Переключение входов оптического приёмника | ручное автоматическое |
| Переключение режима работы АРУ | выкл по входному оптическому сигналу |
| Состояние охранного шлейфа | K1/K0 (нарушен/восстановлен) |
* 42к по стандарту SENELEC
Структурная схема SDO3000 м.3000
