Версия для печатиПриемник оптический SDO3000 мод. 3001 Планар

Приемник оптический SDO3000 мод. 3001 Планар Новинка!

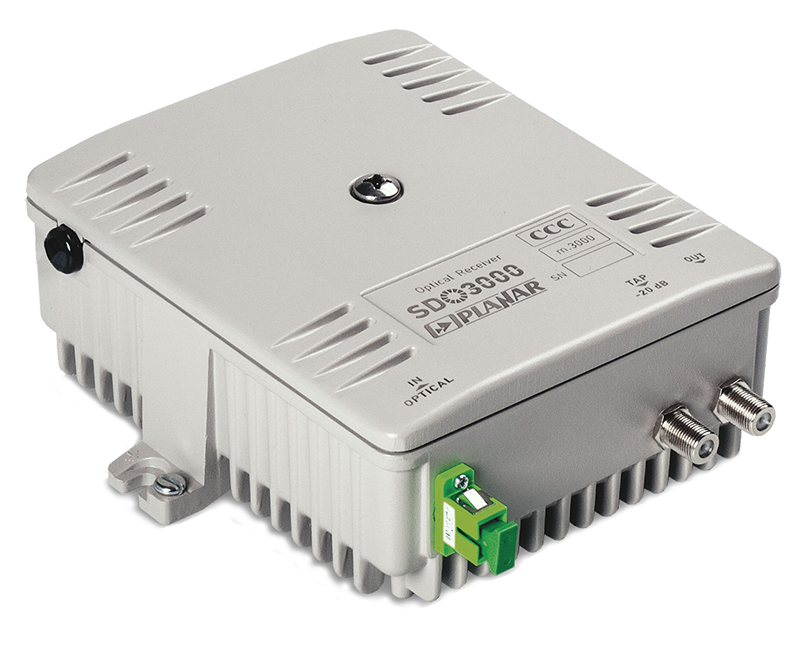

Приемник оптический SDO3000 мод. 3001 Планар

Артикул: J0073

Оптический приемник с высоким выходным уровнем 114 дБмкВ, в компактном литом корпусе, снабжен системой удаленного мониторинга и управления.

Статус: Под заказ

Опт1 7 392.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 7 056.00 a i При разовом заказе на сумму более 300 000 руб.

Особенности:

  • Высокий выходной уровень
  • Электронные регулировки усиления
  • Система АРУ
  • Индикация входной оптической мощности и выходного уровня
  • Широкий диапазон входной оптической мощности
  • Встроенный регулятор наклона
  • Компактный помехозащищенный корпус

Технические характеристики:

Диапазон рабочих частот, МГц48 ... 862
Неравномерность АЧХ, дБ±0,75
Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC 42к), дБмкВ,
    с наклоном 9 дБ
    без наклона

114
110
Длина волны оптического сигнала, нм1200 ... 1600
Входная оптическая мощность, дБмВт-8,5 ... +3
Диапазон эффективной работы АРУ, дБмВт-8 ... +2
Режим работы АРУвыкл/по входу
Возвратные оптические потери, дБ45
Эффективность эквивалентного входного шумового тока, пА/√Гц4,5
Диапазон регулировки уровня, дБ20
Диапазон регулировки наклона, дБ0/6/9 (перемычка)
Затухание несогласованности, дБ, не менее18
Присоединительный размер3/8'' (F)
Ослабление сигнала на контрольном отводе, дБ20
Количество входов1
Оптический разъемSC/APC
Отношение сигнала к фоновой помехе, дБ70
Напряжение питания от сети, В~180 ... 250
Потребляемая мощность, Вт12
Габаритные размеры, мм165 х 155 х 60
Масса, кг1,5
Диапазон рабочих температур, °С-20 ... +50
Удаленный доступнет

Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.

Интерфейсы управления
Удалённое управлениеEthernet 10/100Mbit
Местное управлениеКнопочное управление
Поддерживаемые сетевые протоколыIP, UDP, DHCP, FTTP, SNMP, HTTP, Telnet, протокол управления ПЛАНАР
Интерфейсы пользователя и индикация
Удалённое управлениеTelNet
Web-интерфейс
Специализированное ПО по протоколу SNMP
Cпециализированное ПО по протоколу ПЛАНАР
Стандартный SNMP браузер
Местное управлениеРучное управление с помощью кнопок внутри приемника
Органы индикацииМногофункциональный 3х-разрядный индикатор
Индикатор активного оптического входа
Индикатор питания
Контролируемые параметры оптического приёмника и управление
Максимальное число поддерживаемых оптических входов приёмника2
Измеряемая входная мощность, дБм-11 ... +3
Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ80 ... 120
Температура внутри корпуса оптического приёмника, °С0 ... 100
Напряжение источника питания, В+9
Контроль электропитания и состояния АКБ оптического приёмника с ИБПОпционально
Ёмкость внутреннего журнала событий, событий20000
Переключение входов оптического приёмникаручное
автоматическое
Переключение режима работы АРУвыкл
по входному оптическому сигналу
Состояние охранного шлейфаK1/K0 (нарушен/восстановлен)

* 42к по стандарту SENELEC

Структурная схема SDO3000 м.3000
