Версия для печатиПриемник оптический SHO 210A-E SM500 FOROtel, 110.5 дБмкВ, АРУ, 12В, SNMP

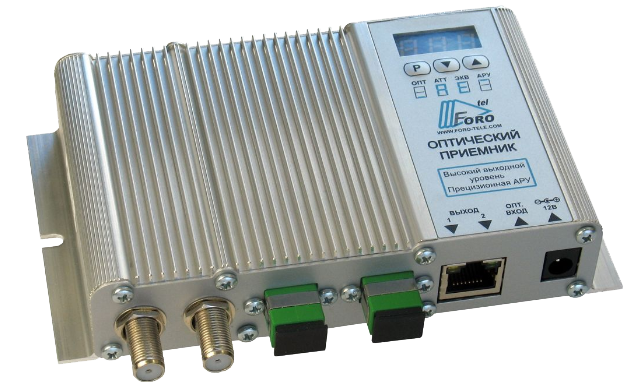

Приемник оптический SHO 210A-E SM500 FOROtel, 110.5 дБмкВ, АРУ, 12В, SNMP

Приемник оптический SHO 210A-E SM500 FOROtel, 110.5 дБмкВ, АРУ, 12В, SNMP

Артикул: SHO 210A-E SM500

Оптический приемник -8...+2 дБм. Питание от адаптера 12…15 В. АРУ.

Статус: Под заказ

Опт1 4 397.25 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 4 290.00 a i При разовом заказе на сумму более 300 000 руб.

Особенности оптического приёмника SHO 210A:

  • Низкое потребление, улучшенное теплораспределение
  • Питание от адаптера 12…15В
  • Модуль удаленного мониторинга SNMP (опционально)
  • Малошумящий высокочувствительный приёмный каскад
  • Двухтактный GaAs P-P выходной каскад повышенной мощности
  • Высокий выходной уровень сигнала, при низких уровнях входной оптической мощности
  • Термостабильный РЧ детектор системы АРУ,  -8 дБм …+2 дБм

Гарантийный срок эксплуатации 18 месяцев.

Сертификат соответствия системы сертификации РФ в области связи. Регистрационный номер сертификата: ОС-2-ОТ-0758.

Комплектация: Блок питания в комплекте.

Технические характеристики:

Оптические параметры
Рабочая длина волны, нм1290 ... 1600
Уровень входной оптической мощности, дБм-8 ... +2
Возвратные оптические потери, не хуже, дБ45
ВЧ параметры
Диапазон частот, МГц47 ... 862
Неравномерность АЧХ, дБ± 0,75
Уровень выходного напряжения при -7 дБм входной оптической мощности (-7 дБм опт. мощности, OMI=4%), дБмкВне менее 110*
Отношение несущая/шум (CNR) (-7 дБм опт. мощности, OMI=4%), дБне менее 48
Выходной уровень группового сигнала по EN50083-3 (42 канала, CTB<-60 дБ, CSO<-60 дБ, наклон 6 дБ), дБмкВ, на каналне менее 110,5**
Точность поддержания уровня выходного сигнала в система АРУ, дБ± 0,75
Сопротивление нагрузки, Ом75
Коэффициент отражения по выходу, дБ14
Глубина регулировки усиления, дБ0 ... 18
Глубина регулировки наклона АЧХ, дБ0 ... 18
Ослабление на контрольном отводе, дБ26
Общие параметры
Напряжение питания постоянного тока12 ... 15 В (AC/DC)
Потребляемая мощность, не более6,0 В*А
Габаритные размеры145 х 115 х 45 мм
Масса0,29 кг
Тип ВЧ соединенийF
Тип оптического коннектораSC/APC (FC/APC)
Диапазон рабочих температур-20 ... +50°С

* Выходной уровень, ограниченный усилением оптического приёмника. Параметр, определяющий сквозное усиление оптического приёмника. При подаче входного сигнала мощностью -7 дБм при OMI=4%, уровень выходного сигнала с оптического приёмника будет соответствовать 110 дБмкВ.

** Штатная заводская настройка системы АРУ удерживает 110,5 дБмкВ для группового сигнала 42 канала. В случае увеличения числа каналов, выходной уровень снизится, для группового сигнала 84 канала будет удерживаться уровень 107,5 дБмкВ на канал. Рекомендуется вводить наклон регулятором "SLOPE" не менее 5 дБ.

Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2011.

Структурная схема:

Структурная схема SHO210A
