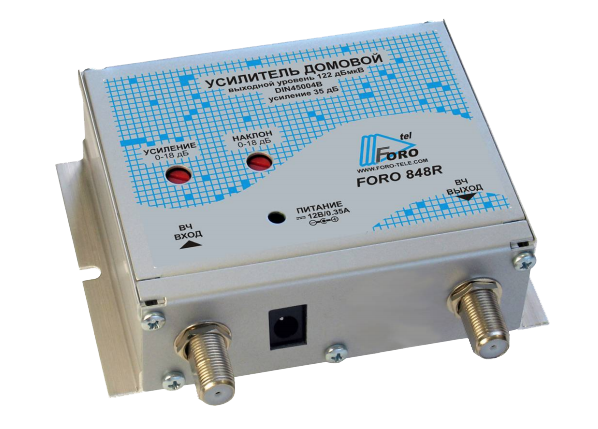

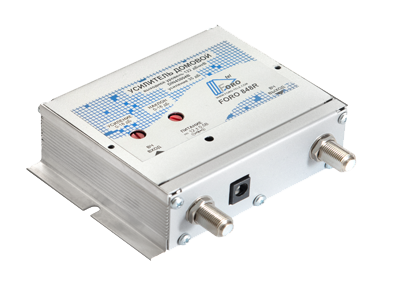

Усилитель домовой SHA 848R FOROtel

Усилитель домовой SHA 848R FOROtel

Артикул: SHA 848R

Широкополосный домовой усилитель в компактном алюминиевом корпусе. Коэффициент усиления 35 дБ. Высокий выходной уровень: 105 дБмкВ (по EN50083-3), 121 дБмкВ (по DIN45004B).

Статус: В наличии

Опт1 2 150.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 2 120.00 a i При разовом заказе на сумму более 300 000 руб.

Широкополосные усилители серии SHA 848R предназначены для усиления группового сигнала в сетях кабельного ТВ, в распределительных домовых сетях с повышенным уровнем выходного сигнала.

Особенности SHA 848R:

  • Тракт прямого канала в диапазоне частот 47 - 862 МГц c плавной регулировкой усиления и наклона АЧХ
  • Встроенный источник питания от сети постоянного тока 12 В
  • Компактный алюминиевый корпус с улучшенным теплораспределением
  • Выходной уровень по EN50083-3 (42 канала, плоская АЧХ, CTB, CSO<–60 дБ) - 105 дБмкВ
  • Выходной уровень по DIN45004B (при искажениях 3-го порядка -60дБ) - 121 дБмкВ

Гарантийный срок эксплуатации 18 месяцев. Сертификат соответствия системы сертификации РФ в области связи. Регистрационный номер сертификата: ОС-2-ОТ-0685.

Технические характеристики:

Прямой канал
Диапазон частот47...862 МГц
Неравномерность АЧХ±0,75 дБ
Коэффициент усиленияне менее 35 дБ
Глубина регулировки усиления0 .. 18 дБ
Глубина регулировки наклона АЧХ0 .. 18 дБ
Потери на отражениеПо входу: не хуже 13 дБ
По выходу: не хуже 13 дБ
Коэффициент шумане более 3,0 дБ
Выходной уровень группового сигнала:
— По DIN45004B
     (при искажениях 3-го порядка -60дБ)
— По EN50083-3 (42 канала, плоская АЧХ, CTB, CSO<–60 дБ)

121 дБмкВ

105 дБмкВ
Общие параметры
Входное напряжение постоянного тока, в пределах12 В ± 0,5 В
Потребляемый ток, не более0,26 А
Совместимый разъем питания, штекер2,1 х 5,5 x 10,0 мм
Габаритные размеры105 х 90 х 33 мм
Масса (без адаптера)0,20 кг
Степень защиты корпусаIP40
Тип ВЧ соединенийF
Диапазон рабочих температур-20…+50 °С

Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2011.

Структурная схема SHA 848R FOROtel:



Комплект поставки:

  1. Усилитель серии SHA 848R
  2. Адаптер питания 12 Вольт (0,5 Ампер)
  3. Паспорт
