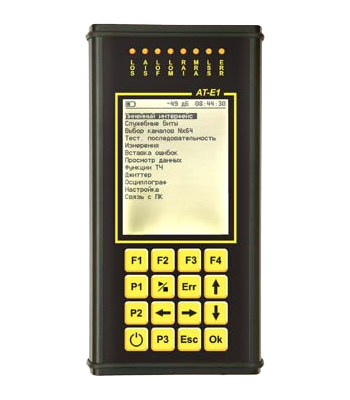

Измеритель AT-E1 Связьприбор

Измеритель AT-E1 Связьприбор

Артикул: ATE1S

Анализатор потока AT-E1 имеет широкий спектр анализируемых параметров.

Статус: Под заказ

Опт1 46 550.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 45 740.00 a i При разовом заказе на сумму более 300 000 руб.

Особенности:

  • Счет числа ошибок, вычисление коэффициентов ошибок
  • Обнаружение и индикацию аварийных состояний
  • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
  • Измерение и генерацию фазового дрожания (джиттера)
  • Измерения параметров в соответствии с нормами приказа Минсвязи РФ от 10.08.96 №9
  • Возможность организации служебной связи: совместимость с обычной компьютерной гарнитурой (наушники + микрофон
  • Большой экран 320 x 240 с яркой подсветкой (диагональ 10 см) связь с компьютером через интерфейс USB ударопрочный влагостойкий алюминиевый корпус

Технические характеристики:

Передатчик
Выходное сопротивление, Ом120
Форма выходного сигналав соответствии со спецификацией G.703
Источники синхросигналавнутренний, восстановленный, внешний
Частота внутреннего генератора2048000 +6 Гц
Функция смещения частоты+6000 Гц с шагом 1 Гц
Генерируемые тестовые последовательностиПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)
все 1, все 0,
пользовательская,
инверсия
Структура потоканеструктурированный, ИКМ-31, ИКМ-30
Вставка ошибоккодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состоянийLOS, AIS, LOF, LOM, RAI, MRAI, LSS
Программируемый коэффициент ошибок1 ошибка в секунду,1*10N (N= -1, -2, -3, -4, -5, -6)
Генерация джиттера
Вид модуляциигармонический
Диапазон амплитуд0 .. 10 ТИ
1 ТИ = 488 нс
Приёмник
Входное сопротивление120 Ом,
>4 кОм
Входное усиление, Дб0, 6, 12, 24, 30, 36, 43
Диапазон частоты входного сигнала2048000 + 6000 Гц
Анализируемые тестовые последовательностиПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)
все 1, все 0,
пользовательская,
инверсия
Структура потоканеструктурированный, ИКМ-31, ИКМ-30
Обнаружение ошибоккодовые, битовые, FAS, MFAS, CRC, E-bit
Обнаружение аварий и состоянийLOS, AIS, LOF, LOM, RAI, MRAI, LSS
Диапазон контролируемых значений коэффициента ошибокОт 10-1 до 10-10
Диапазон счета числа текущих ошибокОт 0 до 999999999
Измерение джиттера

Диапазон измерения в интервале частот джиттера:

20 Гц - 900 Гц
900 Гц - 18 кГц
18 кГц - 50 кГц
50 кГц - 100 кГц



10 ТИ
9/Fj ТИ
0,5 ТИ
0,4 ТИ

Погрешность измерения:

На частоте 1 кГц
На других частотах в диапазоне 20 Гц - 100 кГц



+0,02 ТИ +0,05*A
+0,02 ТИ +0,07*A

1 ТИ = 488 нс
A - значение измеряемой величины в ТИ
Fj - частота джиттера в кГц

Техническое описание и инструкция по эксплуатации (870 Кб)
