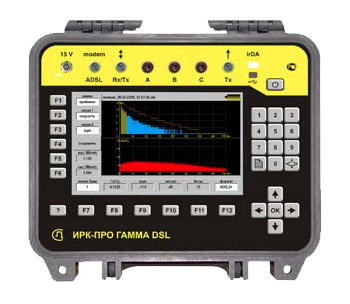

Измеритель Гамма DSL Связьприбор

Измеритель Гамма DSL Связьприбор

Артикул: GAMDSL

Диагностика линии ADSL, ADSL2, ADSL 2+, зоновые магистрали SHDSL, HDSL, E1. Измерения скоростного потенциала линии (в т.ч. Интернет+ТВ), помех и уровня помехозащищенности; NEXT, FEXT, баланс пары, возвратные потери.

Статус: Под заказ

Опт1 123 740.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 121 570.00 a i При разовом заказе на сумму более 300 000 руб.

Выделенные линии ADSL, ADSL2, ADSL 2+

  • Скоростной потенциал линии с нужным запасом помехозащищенности (в т.ч. Интернет+ТВ)
  • Проверка скорости соединения выделенной линии и поиск неисправности (без удаленного генератора)
  • Подготовка и контроль взаимного влияния линий ADSL и цифрового уплотнения (без удаленного генератора)
  • Встроенный модем: работа с DSLAM, определение стандарта, получение данных о скорости, SNR, шуме; длительный мониторинг (без удаленного генератора)
  • Полный комплекс частотных и мостовых измерений для паспортизации линии
  • Измерения скоростного потенциала линии, помех и уровня помехозащищенности; NEXT, FEXT, баланс пары, возвратные потери

Зоновые магистрали SHDSL, HDSL, E1 (стандарт ALT 2000)

  • Спектр шума / сигнала (NOISE)
  • Возвратне потери (RETURN LOSS)
  • Затухание сигнала (INSERTION LOSS)
  • Асимметрия (LONGITUDINAL BALANCE)
  • Переходное влияние (NEXT/FEXT)

Специальные функции:

  • Анализ скоростного потенциала линии
  • Мониторинг прерыанияй скорости
  • Суточный мониторинг импульсных помех
  • Маски ETSI/ANSI
  • Редактирование и создание масок
  • Запись и чтение в графическом формате
  • Передача протокола на компьютер

Общие параметры

  • Цветной дисплей 800х480
  • Связь с компьютером USB-порт
  • Описание работы с ПК платформы Гамма
  • Установка новых функций с диска
  • Карта памяти
  • Вейвлет/стандартный рефлектометр
  • Измерительный мост

1. Новая платформа c IPTV

  • Мгновенный старт
  • Сенсорная панель TouchScreen
  • Ethernet-функция (Ping, IPTV)
  • USB host: подключение флэш памяти
  • USB мышь

2. Встроенный модем Annex A+B (ADSL тестер)

  • Работа с DSLAM - Удаленный генератор не требуется
  • Полностью автономная работа прибора
  • Получение данных о скорости соединения, сигнале и шуме

Выполняемая процедура:

  • Включение модема
  • Инициализация
  • Определение Annex A / B
  • Запуск процесса измерения
  • Определение стандарта
  • Получение данных о скорости: цифровое и графическое (побиновое) представление
  • Получение данных о SNR
  • Получение данных о затухании сигнала
  • Получение данных о шуме (спектральная плотность)

Процесс происходит автоматически и не требует от измерителя никаких действий. Все данные выводятся на экран "Измерения xDSL". По полученным данным измеритель может судить об исправности канала ADSL и обоснованности жалобы пользователя выделенной линии на скорость. В случае проблем со скоростью по данным определяется причина снижения скорости. Мост и рефлектометр локализуют повреждение.

В приложении "Мониторинг": длительный мониторинг качества канала связи с записью протокола измерений.

3. Измерения xDSL

Выделенные линии ADSL, ADSL2, ADSL2+

  • Скоростной потенциал линии с нужным запасом помехозащищенности (в т.ч. Интернет+ТВ) подробнее
  • Побиновая скорость восходящего и нисходящего потоков
  • АЧХ, спектр шума/сигнала, отношение сигнал/шум, уровень помехозащищенности,
  • Возвратне потери (RETURN LOSS)
  • Баланс пары (LONGITUDINAL BALANCE)
  • Переходное влияние (NEXT/FEXT)

В диапазоне каналов (бинов):
ADSL, ADSL2 0 - 255 с измерением в каждом бине
ADSL2+ 0 - 511 с измерением в каждом бине

Зоновые магистрали SHDSL, HDSL, E1:

  • Спектр шума / сигнала (NOISE)
  • Возвратне потери (RETURN LOSS)
  • Затухание сигнала (INSERTION LOSS)
  • Баланс пары (LONGITUDINAL BALANCE)
  • Переходное влияние (NEXT/FEXT)

В диапазоне частот:
SHDSL, HDSL 1,0 - 512 кГц с шагом 1 кГц
Е1 2,0 - 1024 кГц с шагом 2 кГц

Специальные фукции:

  • Использование и редактирование масок ETSI/ANSI из памяти прибора
  • Мгновенное создание собственных масок по измеренным частотным характеристикам (для контроля изменения параметров магистральных линий)

Диапазон измеряемых уровней от -100 до +1 дБо (0 дБо = 8 дБн)
Погрешность измерения в диапазоне:

–50 … 0 дБне более ±1 дБ
–80 …–50 дБне более ±2 дБ
–100 …–80 дБне более ±3 дБ

4. Паспорт ADSL

В этом приложении снимаются частотные и мостовые характеристики, необходимые для паспортизации выделенной линии. Измерения проводятся в виде заполнения протокола, который сохраняется в памяти с данными измерений и может быть передан на компьютер в отчетной форме.

Частотные измерения:
АЧХ, спектр шума, скоростной потенциал линии. Скоростной потенциал сравнивается с расчетной скоростью для данной длины и типа кабеля. В случае занижения скорости прибор проводит анализ причин: из-за высокого уровня помех или из-за аномально высокого затухания в линии.

Мостовые измерения:

Сопротивление изоляции, шлейфа, емкость, омическая и емкостная асимметрия.
Прибор проводит анализ на соответствие параметров нормам для выделенной линии.

Методика устранения причин неисправности прилагается.

5. Мониторинг прерываний скорости и помех

Суточный мониторинг скорости

прибор автоматически или измеритель сам задает порог скорости, ниже которого прибор фиксирует прерывания и выводит скорость в виде суточного графика. Прерывания сопровождаются измерением АЧХ и шумов в линии (хранящихся в памяти прибора) для определения причины прерывания скорости. Скорость, АЧХ и шум выводятся на экран из любого места графика прерываний.

Импульсные помехи:
прибор автоматически или измеритель сам задает порог спектральной плотности шума, выше которого прибор фиксирует спектр помех и выводит его на экран из любого места графика суточного мониторинга помех.

6. Характеристики рефлектометра

Рефлектометр высокого разрешения:

Диапазоны измеряемых рефлектометром расстояний, м25; 50; 100; 200; 400; 800; 1600;3200; 6400; 12800; 25600; 51200
Максимальное разрешение, м0,2
Перекрываемое затухание, дБНе менее 80
Регулируемая амплитуда зондирующего импульса, В6 – 18, с шагом 1
Длительность зондирующего импульса, нс16-50000
Количество усреднений2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения1-7, с шагом 0,001

DSP-рефлектометр
Специальные функции.
Вейвлет-функция, уникальный метод:
локализация разбаланса пары (поиск DSL-повреждений);
локализация асимметрии жил (заменяет двухканальный рефлектометр):
в методе рефлектограммы двух жил вычитаются, тем самым локализуется место повреждения.

7. Характеристики моста

Диапазон измерения сопротивления изоляции1 кОм – 50000 МОм
Диапазон электрической емкости0,1 – 2000 нФ
Диапазон измерения сопротивления шлейфа0 – 10 кОм
Диапазон измерения напряжения0 – 300 В
Испытательное напряжение400 В, 180 В
Диапазон Rп в месте повреждения изоляции0 – 20 МОм

8. Общие

Питание от встроенного аккумулятораaккумуляторная батарея Li-Ion 7,2 В / 4,4 Ач
Потребляемая мощность, Вт7
Габаритные размеры, мм270 х 240 х 120
Вес , кг2,5
